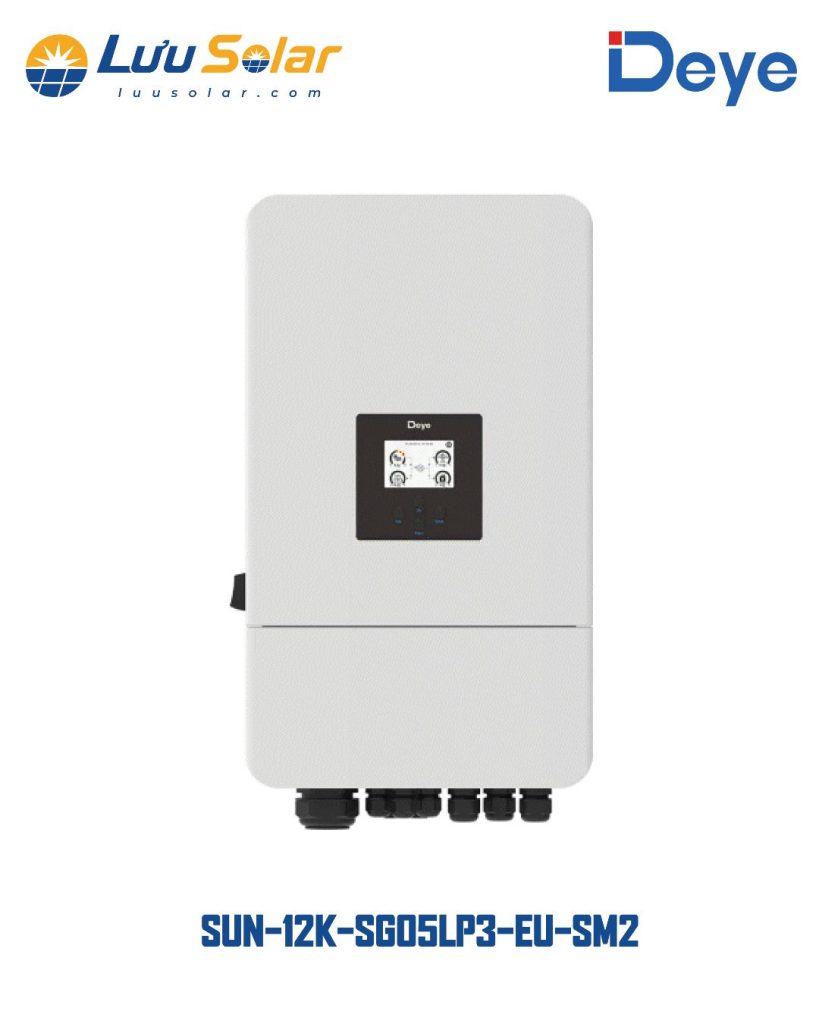

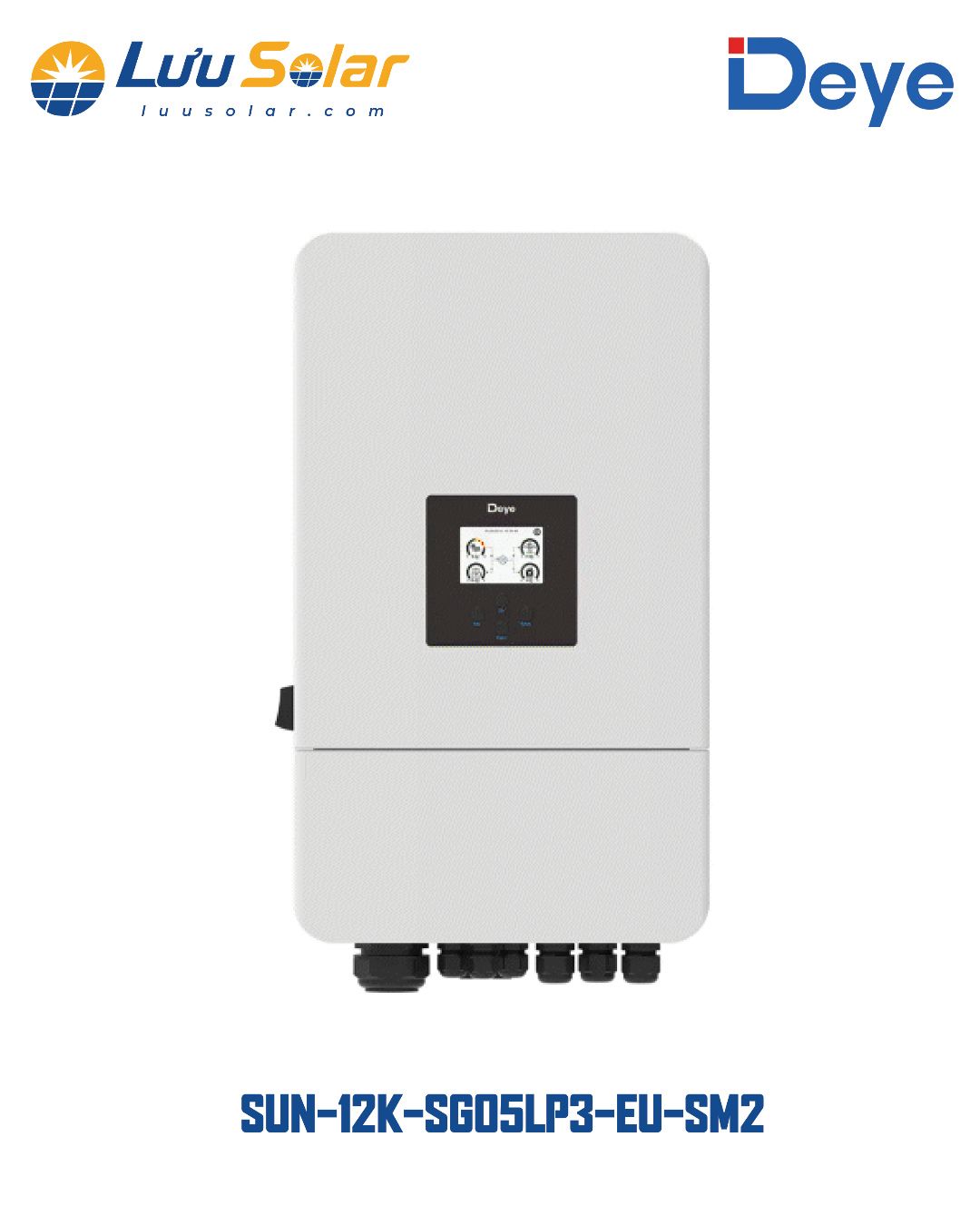

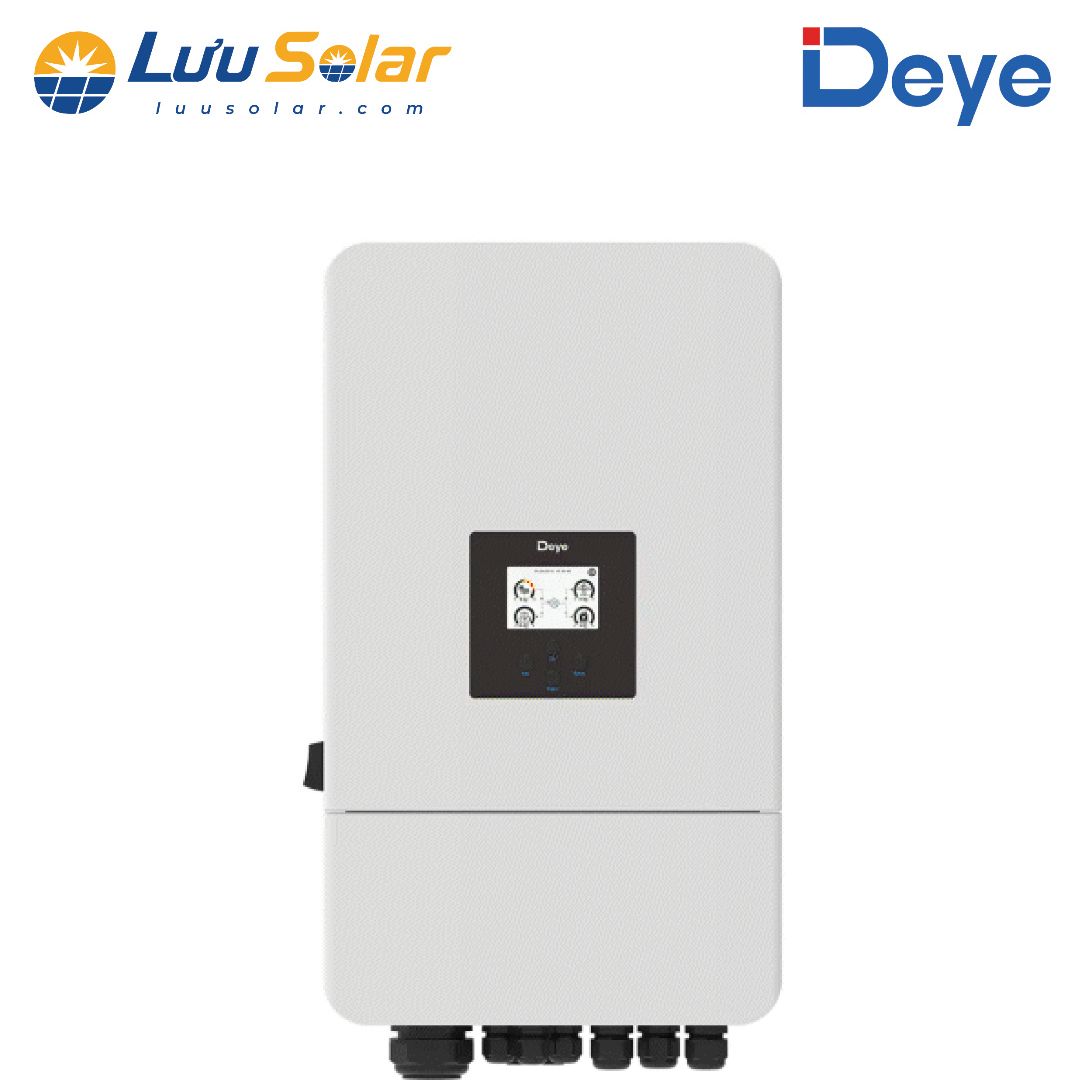

Deye 12kW 3 Pha Inverter Hybrid SUN-12K-SG05LP3-EU-SM2

Trong một hệ thống điện năng lượng mặt trời có lưu trữ, inverter không chỉ đảm nhiệm việc chuyển đổi điện năng từ các tấm pin mà còn quyết định cách hệ thống phối hợp giữa điện mặt trời, pin lưu trữ, lưới điện và nguồn điện dự phòng. Với hệ thống 3 pha, yêu cầu còn cao hơn bởi thiết bị cần xử lý nguồn điện và tải theo cấu trúc 3 pha, đồng thời phải đáp ứng những tình huống tải không cân bằng.

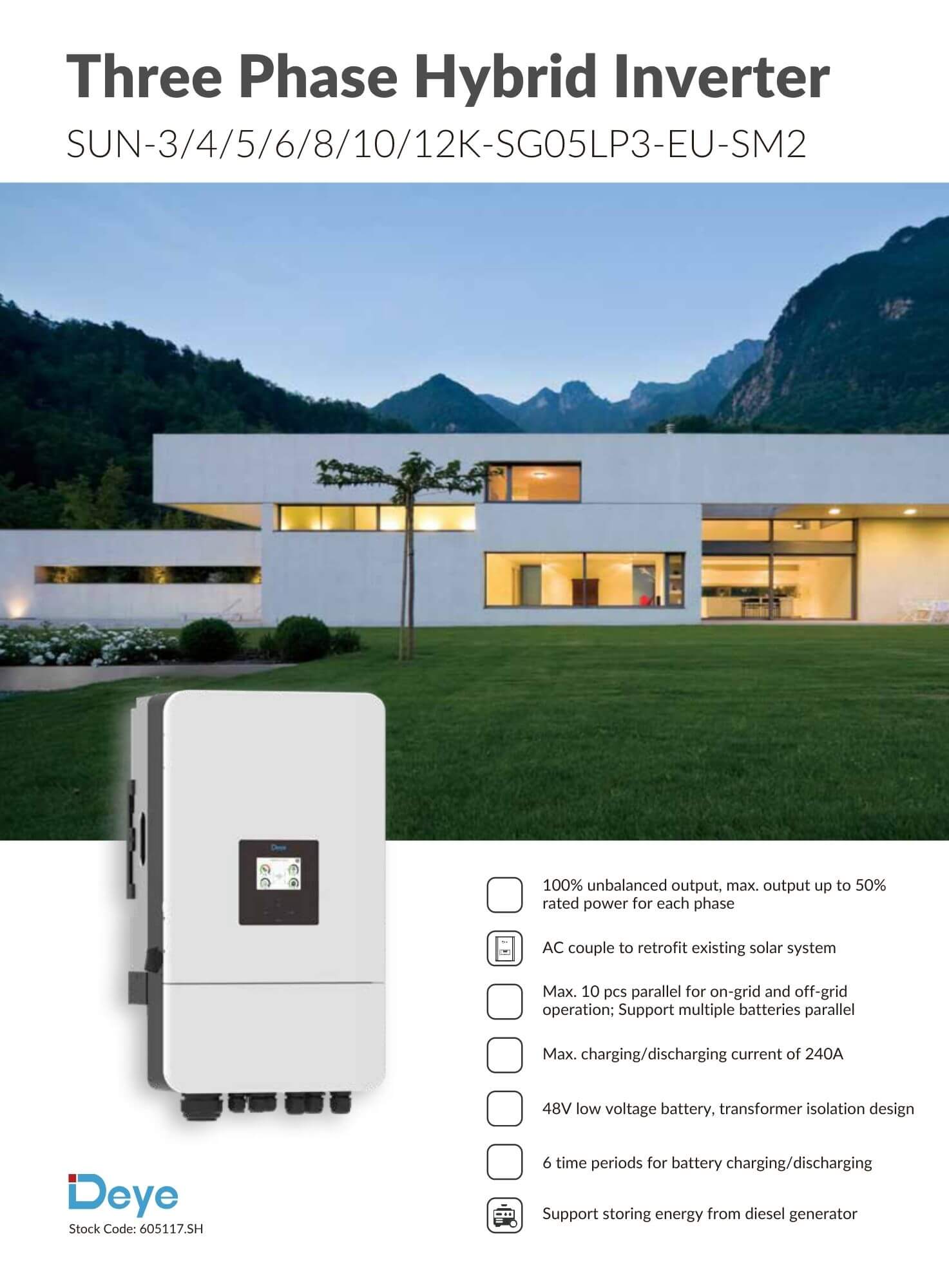

Deye 12kW 3 Pha Inverter Hybrid SUN-12K-SG05LP3-EU-SM2 được thiết kế theo hướng đó. Đây là dòng Three Phase Hybrid Inverter thuộc series SUN-(3-12)K-SG05LP3-EU-SM2 của Deye, sử dụng pin điện áp thấp 40–60V, hỗ trợ pin Lead-acid hoặc Lithium-ion và có dòng sạc/xả tối đa 240A. Thiết bị cũng hỗ trợ AC-coupling, vận hành on-grid và off-grid, kết nối nhiều inverter song song cũng như lưu trữ năng lượng từ máy phát diesel.

Điểm đáng chú ý là công suất inverter 12kW không phải yếu tố duy nhất cần xem xét. Datasheet còn cho thấy thiết bị có khả năng tiếp nhận công suất PV tối đa 24kW, hiệu suất MPPT trên 99%, hỗ trợ đầu ra không cân bằng 100% và công suất đỉnh off-grid bằng 2 lần công suất định mức trong 10 giây.

Vì vậy, khi đánh giá model này, nên nhìn tổng thể cả khả năng xử lý nguồn, pin, tải, mở rộng và các cơ chế bảo vệ thay vì chỉ dựa vào con số 12kW.

Deye 12kW 3 Pha Inverter Hybrid SUN-12K-SG05LP3-EU-SM2 có gì đáng chú ý?

Điểm đầu tiên cần hiểu là SUN-12K-SG05LP3-EU-SM2 thuộc nhóm inverter hybrid 3 pha điện áp pin thấp. Thiết bị hỗ trợ điện áp pin trong khoảng 40–60V và sử dụng được với cả Lead-acid lẫn Lithium-ion. Với pin Lithium-ion, bộ inverter có chiến lược sạc tự thích ứng với BMS, trong khi số đầu vào pin được nhà sản xuất công bố là 1.

Cách thiết kế này cho phép inverter đóng vai trò trung tâm trong hệ thống gồm điện mặt trời và bộ lưu trữ. Điện từ PV có thể được sử dụng cho tải hoặc phục vụ quá trình sạc pin, trong khi pin có thể tham gia cấp điện khi hệ thống cần nguồn dự trữ. Tuy nhiên, mức độ đáp ứng thực tế vẫn phụ thuộc vào cấu hình tấm pin, pin lưu trữ, tải và phương án thiết kế tổng thể; không nên hiểu riêng công suất inverter là công suất điện mà mọi thiết bị trong hệ thống đều có thể sử dụng đồng thời.

Một thông số đáng chú ý khác là dòng sạc và dòng xả tối đa đạt 240A đối với phiên bản 12kW. Đây là thông số có ý nghĩa khi thiết kế hệ thống lưu trữ vì khả năng truyền năng lượng giữa inverter và pin không chỉ phụ thuộc vào điện áp mà còn liên quan trực tiếp đến giới hạn dòng điện của thiết bị.

Khả năng phối hợp nguồn điện mặt trời, pin và nguồn dự phòng

SUN-12K-SG05LP3-EU-SM2 được Deye công bố hỗ trợ AC-couple để nâng cấp các hệ thống điện mặt trời hiện có. Đây là một điểm đáng quan tâm đối với những công trình đã có hệ thống solar nhưng muốn bổ sung khả năng lưu trữ mà không nhất thiết phải xây dựng lại toàn bộ hệ thống từ đầu.

Bên cạnh đó, inverter còn hỗ trợ lưu trữ năng lượng từ máy phát diesel. Điều này mở rộng phương án xây dựng hệ thống khi cần kết hợp nhiều nguồn điện khác nhau. Trong một hệ thống hybrid, việc có thêm nguồn dự phòng có thể giúp nhà thiết kế xây dựng phương án cung cấp điện linh hoạt hơn, đặc biệt trong những trường hợp nguồn điện mặt trời hoặc pin không đáp ứng được nhu cầu tải.

Dù vậy, datasheet không cung cấp một sơ đồ thiết kế cụ thể cho từng loại công trình. Vì thế, không nên mặc định rằng mọi hệ thống diesel, pin hay inverter solar hiện hữu đều có thể kết nối trực tiếp mà không cần kiểm tra tương thích. Việc lựa chọn thiết bị phụ trợ, dung lượng pin và cách đấu nối cần được xác định theo thiết kế thực tế.

6 khoảng thời gian quản lý sạc và xả pin

Một tính năng khác được nhà sản xuất nhấn mạnh là 6 time periods for battery charging/discharging. Thay vì chỉ có một chế độ sạc hoặc xả duy nhất, inverter cho phép thiết lập sáu khoảng thời gian phục vụ việc quản lý quá trình sạc và xả pin.

Về mặt quản lý năng lượng, đây là đặc điểm đáng chú ý bởi nhu cầu sử dụng điện trong ngày thường không cố định. Người dùng có thể xây dựng chiến lược vận hành dựa trên thời điểm phát điện mặt trời, nhu cầu tải và trạng thái của hệ thống lưu trữ. Tuy nhiên, datasheet không mô tả chi tiết giao diện cài đặt hoặc thuật toán ưu tiên trong từng khoảng thời gian, nên bài viết không nên suy diễn thành những chế độ vận hành cụ thể mà tài liệu chưa xác nhận.

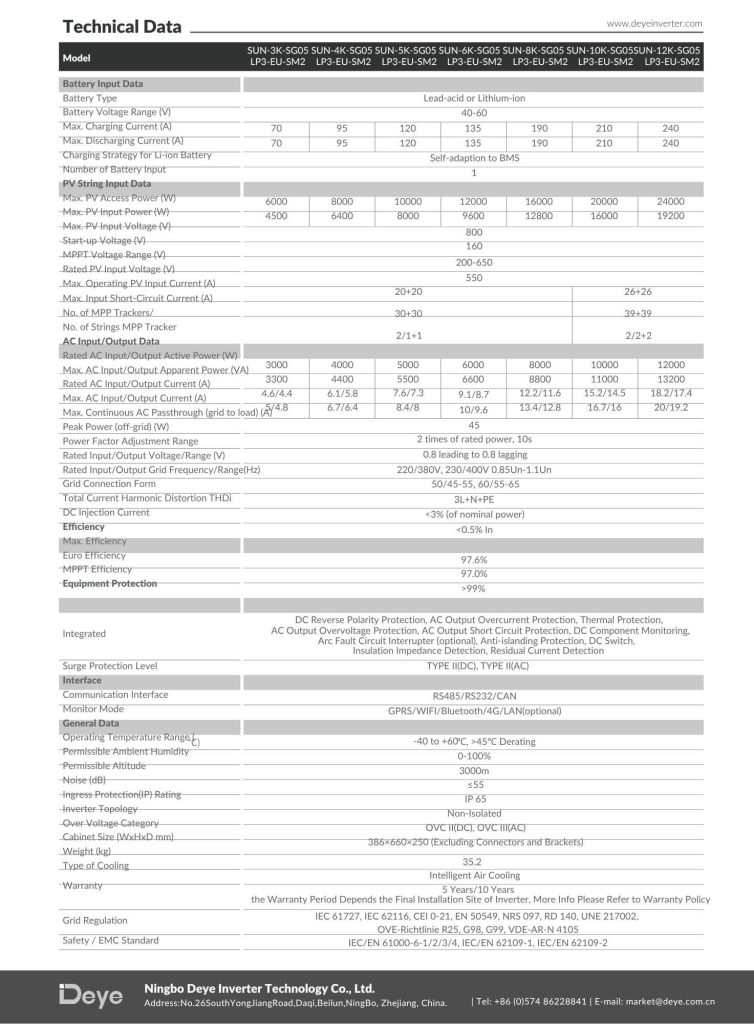

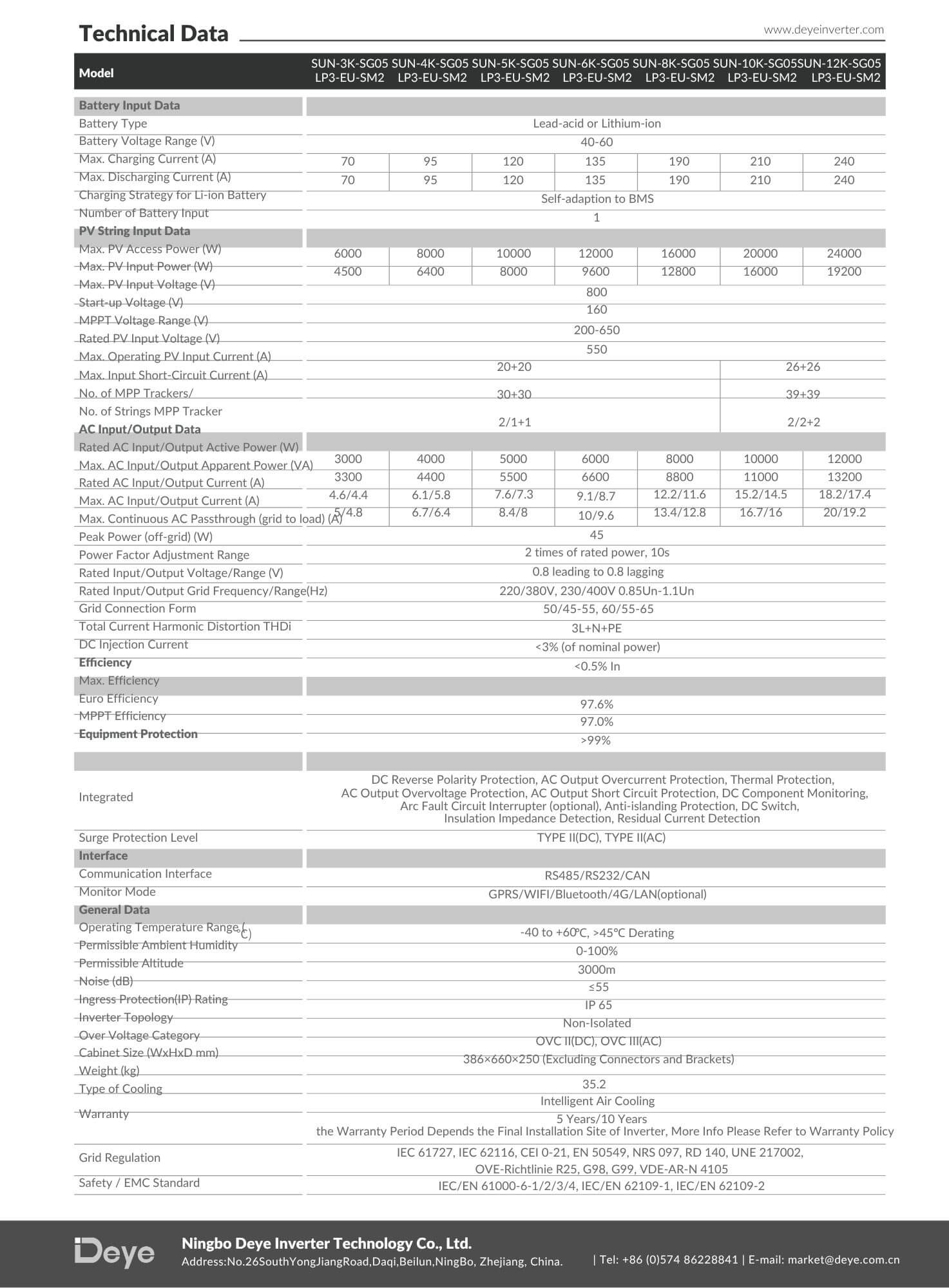

Thông số kỹ thuật Deye 12kW Hybrid 3 pha

Với một sản phẩm kỹ thuật như inverter hybrid, bảng thông số là phần quan trọng để người dùng, kỹ thuật viên hoặc đơn vị thiết kế có cơ sở đối chiếu trước khi lựa chọn. Đối với SUN-12K-SG05LP3-EU-SM2, datasheet cung cấp thông tin trên nhiều nhóm gồm đầu vào pin, PV, AC, hiệu suất, bảo vệ và điều kiện vận hành.

Hạng mục	Thông số SUN-12K-SG05LP3-EU-SM2
Model	SUN-12K-SG05LP3-EU-SM2
Loại pin	Lead-acid hoặc Lithium-ion
Điện áp pin	40–60V
Dòng sạc tối đa	240A
Dòng xả tối đa	240A
Số đầu vào pin	1
Công suất PV access tối đa	24.000W
Công suất PV input tối đa	19.200W
Điện áp PV tối đa	800V
Điện áp khởi động PV	160V
Dải điện áp MPPT	200–650V
Điện áp PV định mức	550V
Số MPPT / string	2 / 1+1
Công suất AC định mức	12.000W
Công suất AC biểu kiến tối đa	13.200VA
Dòng AC định mức vào/ra	18,2A / 17,4A
Dòng AC tối đa vào/ra	20A / 19,2A
Hiệu suất tối đa	97,6%
Hiệu suất Euro	97,0%
Hiệu suất MPPT	>99%
Điện áp AC	220/380V, 230/400V
Kết nối lưới	3L+N+PE
THDi	<3% công suất định mức
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-40 đến +60°C, trên 45°C giảm công suất
Độ ồn	≤55 dB
Kích thước	386 × 660 × 250 mm
Trọng lượng	35,2 kg

Các giá trị trên được tổng hợp từ phần Technical Data trong tài liệu sản phẩm, trong đó phiên bản SUN-12K-SG05LP3-EU-SM2 có công suất AC định mức 12.000W, công suất PV access tối đa 24.000W, dòng sạc/xả 240A và hiệu suất tối đa 97,6%.

Một điểm cần phân biệt là Max. PV Access Power và Max. PV Input Power là hai thông số khác nhau trong datasheet. Với model 12kW, tài liệu ghi công suất PV access tối đa 24kW, trong khi công suất PV input tối đa là 19,2kW. Vì vậy, khi thiết kế hệ thống không nên nhìn duy nhất vào con số 24kW rồi mặc định đó là công suất PV đầu vào tối đa trong mọi điều kiện.

Về phía PV, thiết bị có điện áp PV tối đa 800V, điện áp khởi động 160V, dải MPPT 200–650V và điện áp PV định mức 550V. Hệ thống có 2 MPPT với cấu hình 1+1 string cho mỗi MPPT theo datasheet. Những thông số này đặc biệt quan trọng khi tính toán số lượng module và cách ghép chuỗi, bởi việc lựa chọn string cần dựa trên điện áp, dòng điện và điều kiện nhiệt độ thực tế thay vì chỉ dựa vào tổng công suất tấm pin.

Ở phía AC, SUN-12K-SG05LP3-EU-SM2 có công suất đầu vào/đầu ra định mức 12.000W và công suất biểu kiến AC tối đa 13.200VA. Thiết bị hỗ trợ điện áp 220/380V hoặc 230/400V, kết nối 3L+N+PE. Datasheet cũng công bố dòng AC tối đa vào/ra lần lượt là 20A và 19,2A đối với model 12kW.

Khả năng mở rộng và vận hành linh hoạt của inverter Deye 12kW

Một trong những điểm tạo nên sự khác biệt của SUN-12K-SG05LP3-EU-SM2 là khả năng mở rộng. Deye công bố thiết bị có thể kết nối song song tối đa 10 máy cho cả vận hành on-grid và off-grid, đồng thời hỗ trợ nhiều pin mắc song song. Điều này cho phép hệ thống được thiết kế theo hướng mở rộng công suất thay vì nhất thiết phải lựa chọn một inverter có công suất rất lớn ngay từ đầu.

Tuy nhiên, “có thể song song tối đa 10 máy” không đồng nghĩa với việc mọi công trình đều nên lắp 10 inverter. Quy mô thực tế phải dựa trên phụ tải, nguồn PV, dung lượng lưu trữ, thiết kế AC/DC và yêu cầu vận hành. Con số tối đa trong datasheet nên được hiểu là giới hạn khả năng mở rộng được nhà sản xuất công bố, không phải một cấu hình khuyến nghị chung cho tất cả hệ thống.

Khả năng xử lý tải không cân bằng cũng là một thông số đáng chú ý. Datasheet ghi rõ inverter hỗ trợ 100% unbalanced output, với công suất đầu ra tối đa lên tới 50% công suất định mức cho mỗi pha. Đối với hệ thống 3 pha có phụ tải phân bổ không đồng đều giữa các pha, đặc điểm này có ý nghĩa trong việc thiết kế và quản lý nguồn điện.

Một yếu tố khác cần quan tâm là khả năng cấp công suất đỉnh khi vận hành off-grid. Datasheet công bố peak power bằng 2 lần công suất định mức trong 10 giây. Với phiên bản 12kW, thông số này cho thấy thiết bị có khả năng đáp ứng một mức công suất cao hơn định mức trong khoảng thời gian ngắn được nhà sản xuất quy định.

Thông số này không nên được hiểu là inverter có thể chạy liên tục ở mức 24kW. Đây là công suất đỉnh trong 10 giây, vì vậy khi tính toán hệ thống cần phân biệt rõ công suất định mức và công suất peak. Việc đánh giá khả năng khởi động hoặc vận hành các tải có dòng tăng cao cũng cần dựa trên đặc tính thực tế của từng thiết bị tải.

Ngoài ra, inverter có mức AC passthrough liên tục từ grid đến load tối đa 45A. Hệ số công suất có thể điều chỉnh trong phạm vi 0.8 leading đến 0.8 lagging theo datasheet. Đây là những thông số kỹ thuật có giá trị đối với quá trình thiết kế và phối hợp hệ thống điện, nhưng cần được xem xét cùng các thiết bị bảo vệ và điều kiện lưới tại vị trí lắp đặt.

Bảo vệ, giám sát và tiêu chuẩn của Deye SUN-12K-SG05LP3-EU-SM2

Đối với inverter làm việc đồng thời với PV, pin và lưới điện, các cơ chế bảo vệ có vai trò quan trọng không kém công suất. Datasheet của SUN-12K-SG05LP3-EU-SM2 liệt kê nhiều lớp bảo vệ tích hợp nhằm kiểm soát những tình huống bất thường ở phía DC và AC.

Thiết bị có cấp bảo vệ IP65, nhiệt độ hoạt động từ -40 đến +60°C và có cơ chế giảm công suất khi nhiệt độ vượt 45°C. Độ ẩm môi trường cho phép được công bố ở mức 0–100%, độ cao lắp đặt cho phép tối đa 3.000m và độ ồn không vượt quá 55 dB.

Kích thước thiết bị là 386 × 660 × 250 mm, chưa bao gồm đầu nối và giá đỡ; trọng lượng 35,2kg. Hệ thống làm mát sử dụng Intelligent Air Cooling. Những thông tin này hữu ích khi tính toán không gian lắp đặt, kết cấu đỡ và điều kiện thông gió cho thiết bị.

Hệ thống bảo vệ và khả năng giám sát

Về bảo vệ, tài liệu của nhà sản xuất liệt kê các chức năng như chống đảo cực DC, bảo vệ quá dòng đầu ra AC, bảo vệ nhiệt, bảo vệ quá áp AC, bảo vệ ngắn mạch AC, giám sát thành phần DC, chống đảo lưới, công tắc DC, phát hiện trở kháng cách điện và phát hiện dòng dư. Chức năng Arc Fault Circuit Interrupter được ghi là tùy chọn.

Inverter cũng có bảo vệ chống sét lan truyền Type II ở phía DC và AC theo tài liệu được cung cấp. Bên cạnh đó, datasheet công bố THDi dưới 3% ở công suất định mức và dòng điện DC injection dưới 0,5% In.

Về khả năng giám sát, hệ thống hỗ trợ các phương thức GPRS, WiFi, Bluetooth và 4G/LAN tùy chọn. Các giao tiếp RS485, RS232 và CAN được tích hợp để phục vụ kết nối và trao đổi dữ liệu với các thành phần tương thích trong hệ thống.

Việc có nhiều phương thức giao tiếp không có nghĩa mọi phương thức đều mặc định được trang bị trong cùng một cấu hình. Datasheet ghi rõ 4G/LAN là tùy chọn, do đó khi mua hoặc triển khai thực tế cần kiểm tra cấu hình cụ thể của thiết bị.

Hiệu suất và các tiêu chuẩn kỹ thuật

Hiệu suất là một trong những chỉ số quan trọng khi đánh giá inverter vì tổn hao chuyển đổi ảnh hưởng trực tiếp đến lượng năng lượng có thể khai thác từ hệ thống. Với SUN-12K-SG05LP3-EU-SM2, Deye công bố hiệu suất tối đa 97,6%, Euro Efficiency 97% và hiệu suất MPPT trên 99%.

Cần hiểu đúng ý nghĩa của các con số này. Hiệu suất tối đa không đồng nghĩa hệ thống sẽ luôn đạt 97,6% trong mọi trạng thái tải và điều kiện vận hành. Hiệu suất thực tế còn phụ thuộc vào mức tải, nhiệt độ, điện áp đầu vào và điều kiện hoạt động. Vì vậy, khi tư vấn hệ thống, không nên sử dụng con số hiệu suất tối đa như một cam kết về sản lượng điện thực tế.

Về tiêu chuẩn, datasheet liệt kê nhiều yêu cầu grid regulation như IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99 và VDE-AR-N 4105. Nhóm tiêu chuẩn an toàn và EMC gồm IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1 và IEC/EN 62109-2.

Những tiêu chuẩn này cho thấy sản phẩm được xây dựng với phạm vi yêu cầu kỹ thuật dành cho nhiều thị trường và điều kiện lưới khác nhau. Tuy nhiên, việc một inverter có danh sách tiêu chuẩn trong datasheet không nên được hiểu rằng mọi cấu hình đều tự động đáp ứng mọi yêu cầu đấu nối tại mọi quốc gia. Khi triển khai một hệ thống thực tế, đơn vị thiết kế vẫn cần đối chiếu quy định của đơn vị điện lực và yêu cầu kỹ thuật tại địa điểm lắp đặt.

Nhìn tổng thể, Deye 12kW 3 Pha Inverter Hybrid SUN-12K-SG05LP3-EU-SM2 là một lựa chọn đáng chú ý trong nhóm inverter hybrid 3 pha sử dụng pin điện áp thấp. Điểm mạnh của sản phẩm không nằm ở riêng công suất 12kW mà ở sự kết hợp giữa khả năng tiếp nhận PV, lưu trữ pin, hỗ trợ tải không cân bằng, vận hành on-grid/off-grid, AC-coupling và mở rộng song song.

Với công suất PV access tối đa 24kW, dòng sạc/xả pin 240A, hiệu suất MPPT trên 99%, khả năng đầu ra không cân bằng 100% và peak off-grid 2 lần công suất định mức trong 10 giây, model này cung cấp nhiều thông số để kỹ thuật viên cân nhắc khi thiết kế một hệ thống hybrid 3 pha.

Tuy nhiên, lựa chọn inverter không nên chỉ dựa trên công suất danh định. Cần đồng thời kiểm tra điện áp và dòng điện của chuỗi PV, loại và điện áp pin, nhu cầu tải 3 pha, yêu cầu dự phòng, khả năng mở rộng cũng như điều kiện lắp đặt. Việc đối chiếu trực tiếp với datasheet và thiết kế hệ thống thực tế sẽ giúp tránh tình trạng chọn thiết bị dựa trên một vài thông số nổi bật nhưng không phù hợp với toàn bộ hệ thống.

Đối với SUN-12K-SG05LP3-EU-SM2, datasheet chính hãng là cơ sở quan trọng để kiểm tra cấu hình trước khi triển khai. Những thông tin như công suất PV, giới hạn điện áp, dòng sạc/xả, cấu hình MPPT, điện áp AC và khả năng kết nối song song nên được kỹ thuật viên xem xét đồng thời thay vì tách rời từng thông số.

Nếu mục tiêu là xây dựng một hệ thống điện mặt trời hybrid 3 pha có lưu trữ, việc đánh giá đúng những giới hạn kỹ thuật này sẽ giúp xác định liệu Deye 12kW có thực sự phù hợp với nhu cầu hay cần một cấu hình công suất khác. Đây cũng là cách tiếp cận an toàn hơn khi lựa chọn inverter: dựa trên toàn bộ yêu cầu của hệ thống thay vì chỉ dựa vào tên gọi “12kW”.

Cần Tư Vấn Thêm Về Deye 12kW 3 Pha Inverter Hybrid?

Deye SUN-12K-SG05LP3-EU-SM2 là inverter Hybrid 3 pha công suất 12kW, hỗ trợ pin 40–60V, dòng sạc/xả tối đa 240A và công suất PV access tối đa 24kW. Thiết bị còn hỗ trợ vận hành on-grid/off-grid, AC-coupling, tải không cân bằng 100% và khả năng kết nối song song tối đa 10 inverter.

Tuy nhiên, để lựa chọn và triển khai inverter phù hợp, cần xem xét đồng thời công suất tải, cấu hình hệ thống PV, điện áp và dung lượng pin lưu trữ cũng như yêu cầu vận hành thực tế. Lưu Solar hỗ trợ khách hàng tìm hiểu thông tin về Deye 12kW 3 pha, giải đáp các vấn đề liên quan đến cấu hình inverter và cung cấp thông tin cần thiết trước khi lựa chọn thiết bị cho hệ thống điện mặt trời hybrid.
