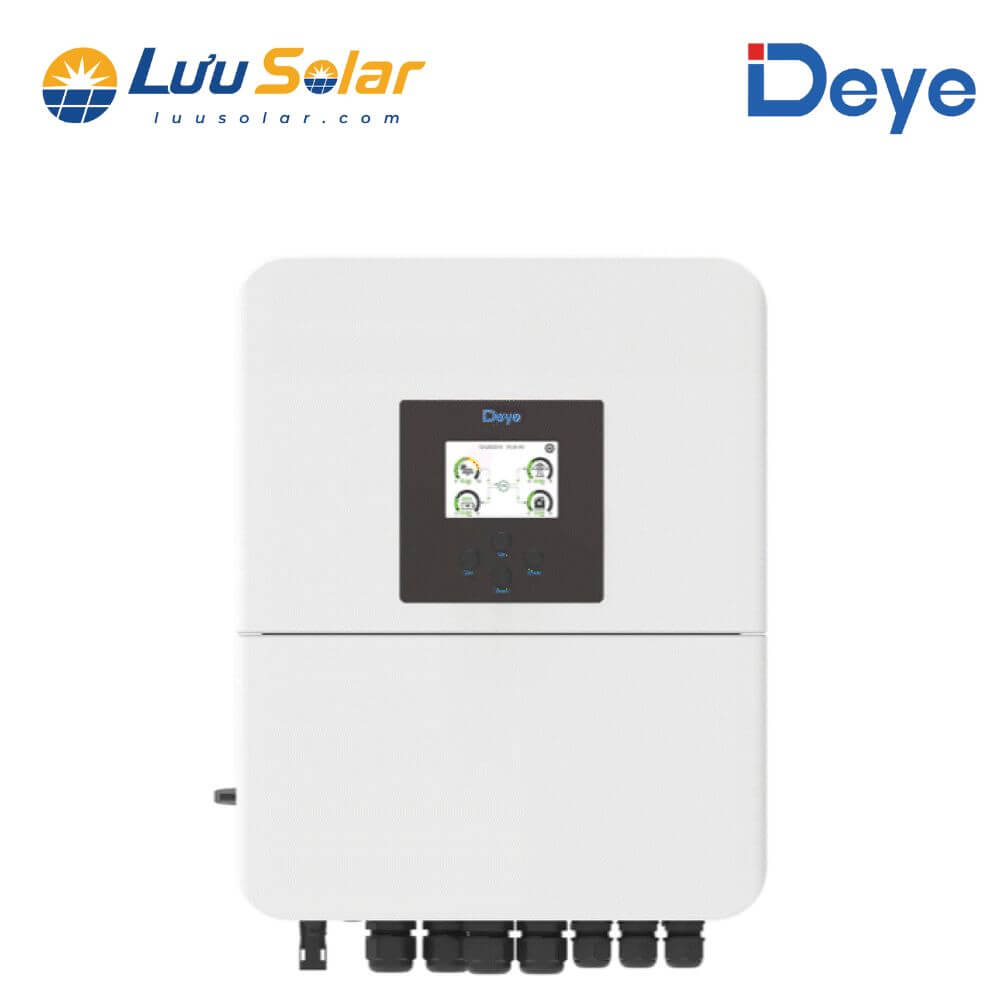

Biến Tần Hybrid Deye 6kW 1 Pha (SG04)

Trong một hệ thống điện mặt trời có lưu trữ, biến tần không chỉ đảm nhiệm việc chuyển đổi điện năng mà còn đóng vai trò điều phối giữa nguồn điện mặt trời, pin lưu trữ, tải và lưới điện. Vì vậy, khi lựa chọn thiết bị, việc nhìn vào công suất định mức là chưa đủ; cần xem xét đồng thời khả năng tiếp nhận nguồn PV, cấu hình pin, phương thức vận hành, khả năng mở rộng và các cơ chế bảo vệ.

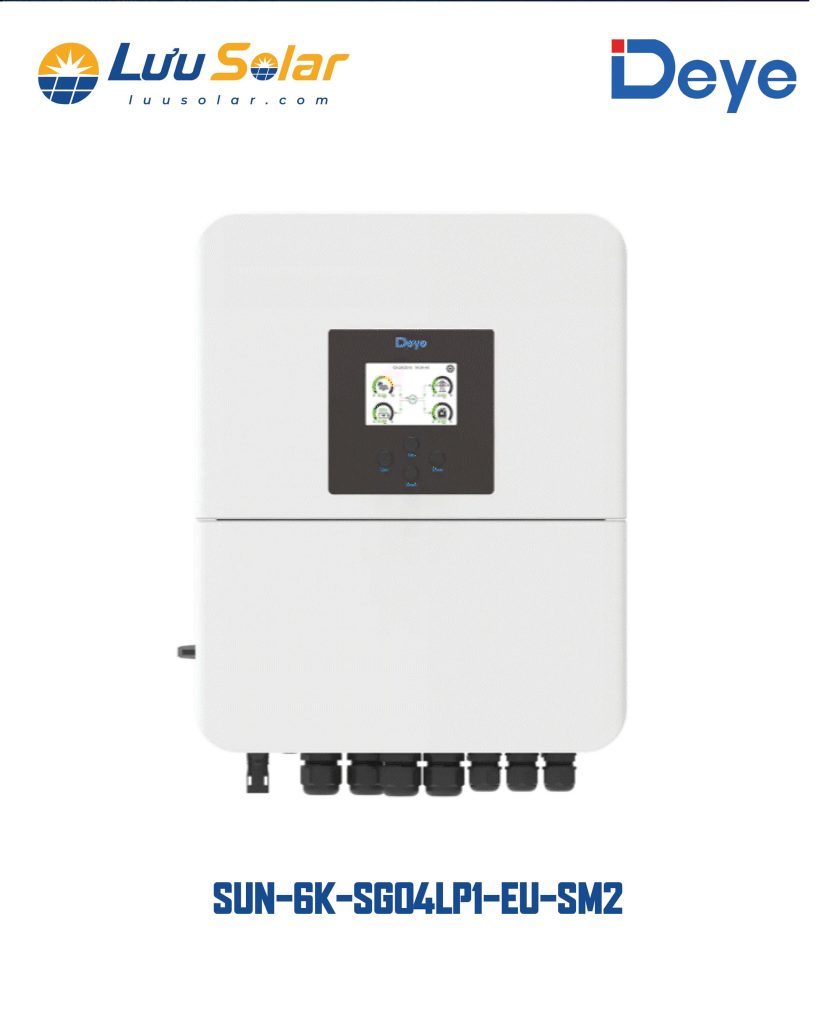

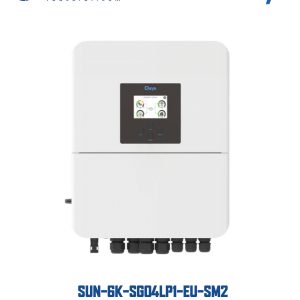

Biến tần Hybrid Deye 6kW 1 pha (SG04) là model SUN-6K-SG04LP1-EU-SM2, thuộc dòng Single Phase Hybrid Inverter của Deye. Theo tài liệu kỹ thuật của nhà sản xuất, thiết bị có công suất AC định mức 6.000W, công suất biểu kiến tối đa 6.600VA, hỗ trợ pin 40–60V và có thể tiếp nhận công suất PV tối đa 9.600W.
Điểm đáng chú ý của SG04 nằm ở cách thiết bị kết hợp khả năng lưu trữ với nhiều phương án triển khai hệ thống. Inverter hỗ trợ AC coupling, lưu trữ năng lượng từ máy phát diesel và có thể kết nối tối đa 16 inverter song song cho vận hành on-grid hoặc off-grid.

Biến tần Hybrid Deye 6kW 1 pha (SG04) có gì nổi bật?

Khác với inverter hòa lưới thông thường, một hybrid inverter được thiết kế để xử lý đồng thời nhiều thành phần trong hệ thống năng lượng. Với Deye SUN-6K-SG04LP1-EU-SM2, cấu hình 1 pha 6kW được xây dựng quanh nguồn điện mặt trời, pin lưu trữ và kết nối AC.

Công suất AC định mức của model là 6.000W, trong khi công suất biểu kiến AC tối đa đạt 6.600VA. Thiết bị sử dụng điện áp đầu vào/đầu ra định mức 220/230V, kết nối lưới theo cấu hình L+N+PE và hỗ trợ tần số 50Hz hoặc 60Hz trong các dải được nhà sản xuất quy định.

Một thông số đáng chú ý khác là khả năng cung cấp công suất đỉnh off-grid bằng 2 lần công suất định mức trong 10 giây. Đây là thông số cần được hiểu đúng: nó thể hiện khả năng đáp ứng công suất đỉnh trong khoảng thời gian giới hạn, chứ không có nghĩa inverter có thể vận hành liên tục ở mức công suất gấp đôi công suất định mức.

Bên cạnh đó, SG04 được thiết kế với nhiều chức năng hướng đến hệ thống Hybrid. Datasheet ghi nhận khả năng hỗ trợ lưu trữ năng lượng từ máy phát diesel, AC coupling để cải tạo hệ thống điện mặt trời hiện hữu, thiết lập 6 khoảng thời gian sạc/xả pin và mở rộng tối đa 16 inverter song song cho hệ thống on-grid hoặc off-grid.

Biến tần Hybrid Deye 6kW 1 pha (SG04) vận hành với cấu hình nào?

Model SUN-6K-SG04LP1-EU-SM2 được xây dựng cho hệ thống điện 1 pha với điện áp định mức 220/230V. Kết nối lưới sử dụng L+N+PE, trong khi dải tần số được datasheet xác định ở 45–55Hz đối với hệ 50Hz và 55–65Hz đối với hệ 60Hz.

Về phía AC, công suất định mức 6.000W tạo nên mức công suất vận hành chính của model. Công suất biểu kiến tối đa là 6.600VA. Datasheet cũng công bố phạm vi điều chỉnh hệ số công suất từ 0,8 dẫn đến 0,8 trễ, cho phép inverter đáp ứng các yêu cầu điều khiển công suất phản kháng trong phạm vi mà thiết bị hỗ trợ.

Cấu hình này đặc biệt đáng chú ý khi đặt trong một hệ thống Hybrid, bởi inverter không chỉ nhận điện từ PV mà còn có khả năng làm việc với pin lưu trữ và các nguồn AC khác. Tuy nhiên, việc thiết kế hệ thống thực tế vẫn cần căn cứ vào tải, cấu hình tấm pin, loại pin, yêu cầu vận hành và điều kiện lắp đặt cụ thể thay vì chỉ dựa vào con số 6kW.

Khả năng tiếp nhận điện mặt trời và điều khiển MPPT

Với model 6kW, công suất PV tối đa được nhà sản xuất công bố là 9.600W. Điện áp PV tối đa đạt 500V, điện áp khởi động là 125V và dải điện áp MPPT nằm trong khoảng 150–425V. Điện áp PV định mức được ghi nhận ở mức 370V.

Những thông số này có ý nghĩa trực tiếp đối với việc thiết kế chuỗi tấm pin. Công suất PV tối đa 9,6kW cho thấy inverter có khả năng tiếp nhận nguồn DC lớn hơn công suất AC định mức 6kW. Tuy nhiên, không nên hiểu con số này là mức điện năng AC mà inverter có thể xuất liên tục; công suất AC vẫn được xác định ở mức 6.000W.

Dải MPPT 150–425V cũng là thông số quan trọng khi tính toán cấu hình string. Việc lựa chọn số lượng module trong mỗi chuỗi cần bảo đảm điện áp vận hành nằm trong vùng MPPT và đồng thời không vượt quá giới hạn điện áp đầu vào mà nhà sản xuất quy định.

Về hiệu suất, datasheet công bố hiệu suất MPPT trên 99%, trong khi hiệu suất tối đa của inverter đạt 97,6% và Euro Efficiency đạt 96,5%. Đây là các chỉ số kỹ thuật khác nhau và không nên sử dụng thay thế cho nhau khi đánh giá hiệu quả vận hành của hệ thống.

Khả năng lưu trữ và quản lý pin 40–60V

Một trong những điểm quan trọng của SG04 là khả năng kết nối với hệ thống pin điện áp thấp. Datasheet xác định inverter hỗ trợ pin Lead-acid hoặc Lithium-ion, với dải điện áp pin 40–60V đối với model 6kW. Dòng sạc tối đa và dòng xả tối đa đều đạt 135A.

Đối với pin Lithium-ion, thiết bị hỗ trợ khả năng tự thích ứng với BMS. Điều này cho phép hệ thống inverter và pin trao đổi thông tin quản lý pin thông qua hệ thống quản lý phù hợp, thay vì chỉ đơn thuần truyền tải điện năng.

Deye cũng thiết kế SG04 với 6 khoảng thời gian sạc/xả, giúp người dùng có thể thiết lập lịch vận hành pin theo nhu cầu của hệ thống. Datasheet đồng thời ghi nhận khả năng hỗ trợ nhiều pin mắc song song.

Tuy nhiên, thông số dòng sạc/xả tối đa không nên được dùng để suy ra dung lượng pin cần lắp đặt. Việc lựa chọn dung lượng và cấu hình pin cần dựa trên nhu cầu sử dụng, thời gian lưu trữ mong muốn, đặc tính BMS và yêu cầu kỹ thuật của toàn bộ hệ thống.

Khả năng quản lý năng lượng của Deye 6kW SG04

Giá trị của một inverter Hybrid không nằm ở việc có thêm một cổng kết nối pin, mà còn ở khả năng phối hợp nhiều nguồn năng lượng trong cùng hệ thống. SG04 được Deye thiết kế theo hướng này với khả năng kết hợp nguồn PV, pin lưu trữ và các nguồn AC.

Một tính năng đáng chú ý là AC coupling. Theo datasheet, inverter có thể AC couple để cải tạo hệ thống điện mặt trời hiện có. Điều này đặc biệt có ý nghĩa trong những trường hợp hệ thống đã được triển khai trước đó nhưng cần bổ sung khả năng lưu trữ mà không nhất thiết phải thay đổi toàn bộ cấu trúc ban đầu.

SG04 cũng hỗ trợ lưu trữ năng lượng từ máy phát diesel. Đây là một khả năng đáng quan tâm đối với các hệ thống cần kết hợp nhiều nguồn điện, đặc biệt khi nguồn PV và pin không phải lúc nào cũng đáp ứng toàn bộ nhu cầu vận hành.

Bên cạnh đó, 6 khoảng thời gian sạc/xả cho phép hệ thống được thiết lập theo lịch vận hành thay vì chỉ hoạt động theo một chế độ cố định. Cách tiếp cận này giúp việc quản lý năng lượng có tính chủ động hơn, nhưng hiệu quả thực tế vẫn phụ thuộc vào cách cấu hình hệ thống, phụ tải và nguồn điện thực tế.

Một điểm cần phân biệt là khả năng kỹ thuật của inverter và cách hệ thống được thiết kế ngoài thực tế. Datasheet xác nhận các phương thức kết nối và khả năng vận hành, nhưng không đưa ra một công thức chung cho mọi hệ thống. Do đó, khi triển khai, cần kiểm tra riêng công suất tải, điện áp string, cấu hình pin, thiết bị bảo vệ và phương án đấu nối.

Khả năng mở rộng, giám sát và bảo vệ hệ thống

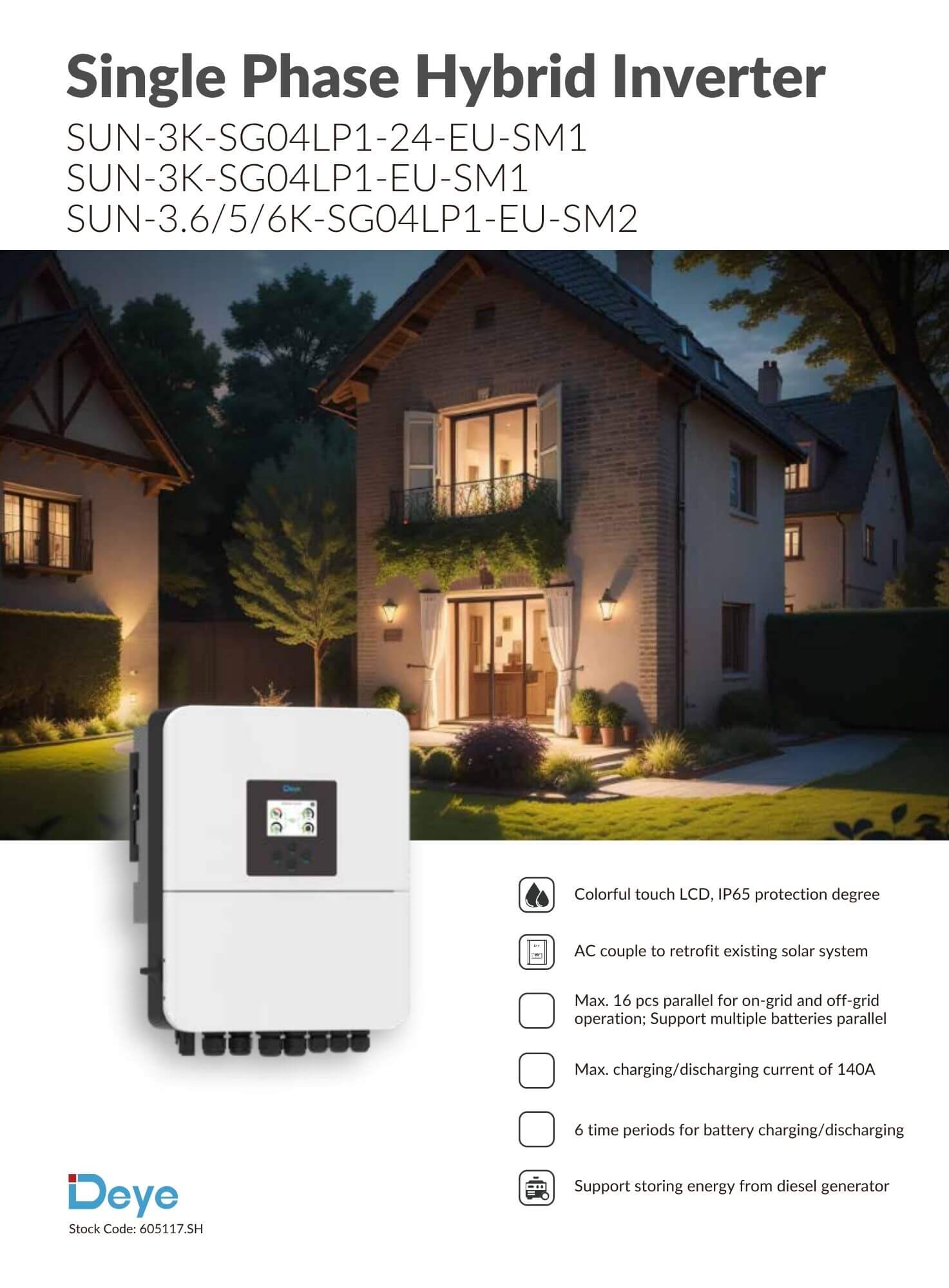

Đối với những hệ thống có nhu cầu mở rộng công suất, khả năng kết nối song song là một trong những thông số đáng chú ý của SG04. Nhà sản xuất công bố inverter có thể hỗ trợ tối đa 16 thiết bị mắc song song cho vận hành on-grid và off-grid, đồng thời hỗ trợ nhiều pin mắc song song.

Khả năng mở rộng này giúp cấu hình hệ thống linh hoạt hơn khi nhu cầu công suất tăng lên. Tuy nhiên, việc mắc song song nhiều inverter không chỉ đơn giản là kết nối thêm thiết bị; hệ thống thực tế vẫn cần được thiết kế đồng bộ về đấu nối AC/DC, bảo vệ, truyền thông và cấu hình vận hành.

Về giám sát, SG04 hỗ trợ các phương thức GPRS, WiFi, Bluetooth, 4G và LAN tùy chọn, đồng thời cung cấp các giao diện truyền thông RS485, RS232 và CAN.

Thiết bị cũng được trang bị màn hình LCD cảm ứng màu, giúp người vận hành có giao diện trực tiếp để theo dõi và thiết lập thiết bị. Vỏ inverter đạt cấp bảo vệ IP65, phù hợp với định hướng thiết kế cho môi trường lắp đặt có yêu cầu bảo vệ khỏi bụi và nước ở mức mà tiêu chuẩn IP65 quy định.

Về an toàn điện, Deye tích hợp nhiều cơ chế bảo vệ. Datasheet liệt kê bảo vệ đảo cực DC, quá dòng đầu ra AC, quá nhiệt, quá áp AC, ngắn mạch AC, giám sát thành phần DC, chống đảo lưới, phát hiện trở kháng cách điện và phát hiện dòng dư. Thiết bị cũng có SPD Type II cho cả DC và AC; chức năng AFCI được ghi nhận là tùy chọn.

Những cơ chế này không thay thế cho thiết kế bảo vệ bên ngoài của một hệ thống điện mặt trời. Chúng nên được xem là các lớp bảo vệ tích hợp bên trong inverter, còn phương án bảo vệ tổng thể cần được tính toán theo hệ thống và quy định lắp đặt áp dụng.

Thông số kỹ thuật Deye 6kW SG04 và đánh giá khả năng ứng dụng

Dưới đây là các thông số chính của SUN-6K-SG04LP1-EU-SM2 được tổng hợp từ datasheet của Deye:

Thông số	SUN-6K-SG04LP1-EU-SM2
Loại inverter	Hybrid 1 pha
Công suất AC định mức	6.000W
Công suất AC biểu kiến tối đa	6.600VA
Công suất PV tối đa	9.600W
Điện áp PV tối đa	500V
Điện áp khởi động PV	125V
Dải MPPT	150–425V
Điện áp PV định mức	370V
Điện áp pin	40–60V
Dòng sạc tối đa	135A
Dòng xả tối đa	135A
Hiệu suất tối đa	97,6%
Hiệu suất MPPT	>99%
Điện áp AC định mức	220/230V
Tần số	50/60Hz
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-40 đến +60°C
Độ ồn	<30dB
Làm mát	Tự nhiên
Kích thước	376 × 470 × 241,5 mm

Các thông số trên được tổng hợp từ những phần Battery Input Data, PV String Input Data, AC Input/Output Data, Efficiency và General Data của tài liệu kỹ thuật.

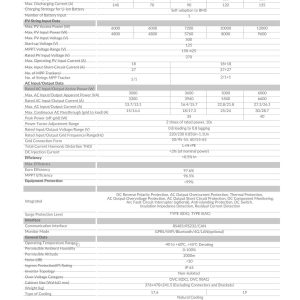

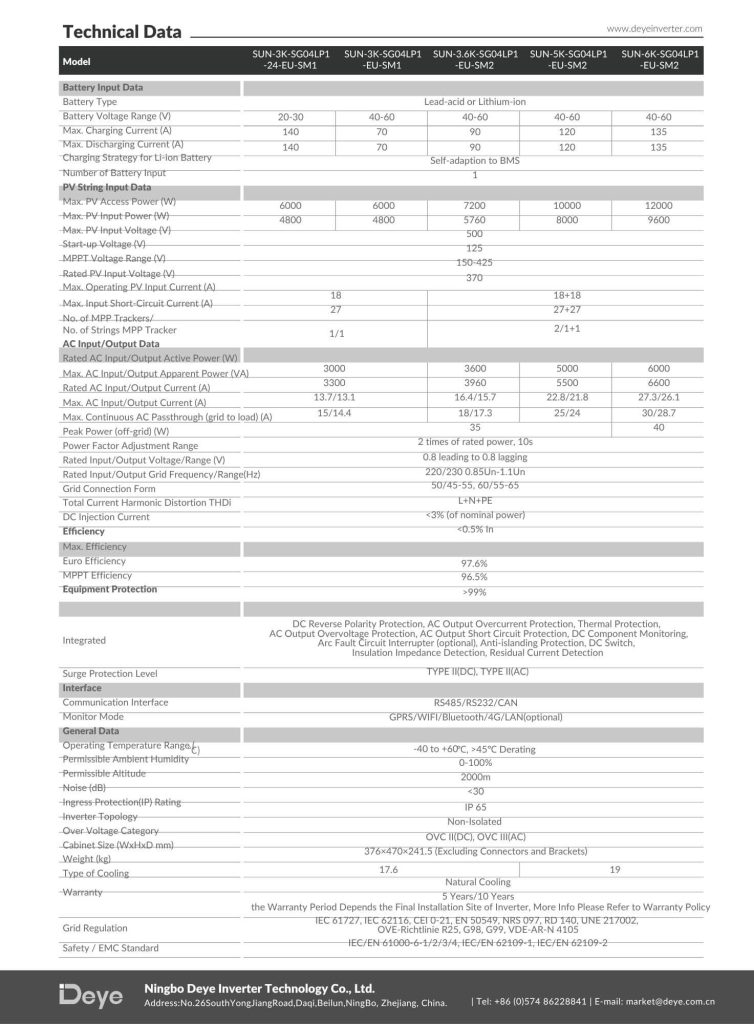

Thông số kỹ thuật SUN-6K-SG04LP1-EU-SM2

Ngoài những thông số chính ở trên, datasheet còn xác định thiết bị sử dụng topology Non-Isolated, cấp quá áp OVC II cho DC và OVC III cho AC. Dải nhiệt độ hoạt động được công bố từ -40 đến +60°C, với hiện tượng giảm công suất khi nhiệt độ vượt 45°C. Độ ẩm môi trường cho phép là 0–100%, độ cao lắp đặt cho phép đến 2.000m và độ ồn dưới 30dB.

Thiết bị sử dụng phương thức làm mát tự nhiên, có kích thước 376 × 470 × 241,5 mm không bao gồm đầu nối và giá đỡ. Datasheet ghi nhận khối lượng của model 6kW ở mức 19kg. Thời hạn bảo hành được thể hiện là 5 năm/10 năm, đồng thời nhà sản xuất lưu ý thời hạn cụ thể phụ thuộc vào địa điểm lắp đặt và chính sách bảo hành.

Đánh giá Deye 6kW SG04 dựa trên thông số nhà sản xuất

Nếu chỉ dựa trên dữ liệu kỹ thuật được công bố, Deye SUN-6K-SG04LP1-EU-SM2 có cấu hình khá toàn diện cho một inverter Hybrid 1 pha 6kW. Điểm đáng chú ý không chỉ nằm ở công suất AC 6kW mà còn ở khả năng tiếp nhận PV lên đến 9,6kW, hỗ trợ pin điện áp 40–60V với dòng sạc/xả tối đa 135A và hiệu suất MPPT trên 99%.

Khả năng AC coupling giúp SG04 có thêm hướng triển khai trong các hệ thống cần cải tạo, trong khi khả năng kết nối tối đa 16 inverter song song tạo dư địa mở rộng đối với những hệ thống có yêu cầu cao hơn về công suất. Việc hỗ trợ máy phát diesel và nhiều khoảng thời gian sạc/xả cũng cho thấy thiết bị được xây dựng theo hướng quản lý nhiều nguồn năng lượng thay vì chỉ tập trung vào chuyển đổi điện PV.

Ở góc độ vận hành, IP65, làm mát tự nhiên, độ ồn dưới 30dB cùng nhiều lớp bảo vệ tích hợp là những thông số có thể cân nhắc khi đánh giá điều kiện lắp đặt. Tuy nhiên, một sản phẩm phù hợp hay không vẫn phải được xác định dựa trên cấu hình thực tế: công suất và đặc tính của hệ PV, điện áp string, loại pin, nhu cầu tải, phương án đấu nối AC/DC và yêu cầu vận hành.

Vì vậy, thay vì chỉ nhìn vào nhãn “6kW”, người dùng nên xem xét toàn bộ cấu hình của Deye SUN-6K-SG04LP1-EU-SM2. Với khả năng kết hợp PV, pin lưu trữ, lưới và các nguồn AC khác, cùng khả năng mở rộng và giám sát, đây là một lựa chọn được thiết kế cho các hệ thống Hybrid 1 pha cần quản lý năng lượng linh hoạt. Mọi thông số kỹ thuật và giới hạn vận hành khi triển khai thực tế vẫn cần được đối chiếu với tài liệu chính thức và thiết kế hệ thống cụ thể.
