Biến Tần Hybrid Deye 5kW 1 Pha SUN-5K-SG04LP1-EU-SM2 (SG04): Phân Tích Khả Năng Vận Hành Và Thông Số Kỹ Thuật

Trong một hệ thống điện mặt trời có lưu trữ, inverter không chỉ đảm nhiệm việc chuyển đổi điện năng từ DC sang AC. Thiết bị còn phải phối hợp với nguồn điện mặt trời, hệ thống pin lưu trữ và tải tiêu thụ theo cách phù hợp với cấu hình của toàn hệ thống. Vì vậy, khi lựa chọn một hybrid inverter, việc chỉ nhìn vào công suất 5kW là chưa đủ. Các thông số về điện áp PV, dải MPPT, khả năng sạc/xả pin, công suất AC và giới hạn vận hành đều cần được xem xét đồng thời.

Deye 5kW 1 pha (SG04) Inverter Hybrid SUN-5K-SG04LP1-EU-SM2 là một model thuộc dòng Single Phase Hybrid Inverter SUN-3.6/5/6K-SG04LP1-EU-SM2. Theo datasheet của nhà sản xuất, thiết bị được thiết kế để kết hợp nguồn điện mặt trời với hệ thống lưu trữ điện áp thấp, đồng thời hỗ trợ các chức năng liên quan đến vận hành on-grid và off-grid trong phạm vi cấu hình kỹ thuật được công bố.

Bài viết dưới đây tập trung phân tích cách đọc các thông số quan trọng của model SUN-5K-SG04LP1-EU-SM2 để người dùng có cơ sở đánh giá thiết bị trước khi thiết kế hoặc lựa chọn hệ thống.

Deye 5kW 1 pha (SG04) Inverter Hybrid SUN-5K-SG04LP1-EU-SM2 Có Gì Đáng Chú Ý?

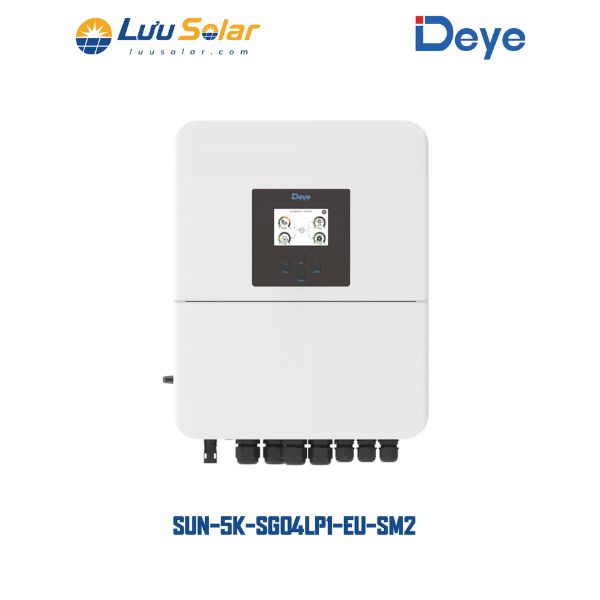

SUN-5K-SG04LP1-EU-SM2 là biến tần Hybrid 1 pha có công suất AC định mức 5.000W. Thiết bị sử dụng điện áp AC định mức 220/230V và kết nối lưới theo cấu hình L+N+PE. Về bản chất, đây là thiết bị nằm ở vị trí trung tâm trong hệ thống điện mặt trời Hybrid, nơi nguồn năng lượng từ các tấm pin, pin lưu trữ, lưới điện và tải có thể được quản lý theo cấu hình vận hành của hệ thống.

Điểm đáng chú ý là model này không chỉ được xác định bởi con số 5kW. Khả năng xử lý năng lượng của thiết bị còn thể hiện qua công suất PV đầu vào tối đa 8.000W, dải điện áp pin 40–60V và dòng sạc/xả tối đa 120A. Như vậy, khi đánh giá sản phẩm, cần nhìn đồng thời cả phía DC từ hệ thống điện mặt trời, phía pin lưu trữ và phía AC.

Ở cấp độ hệ thống, có thể hình dung vai trò của inverter theo chuỗi:

Tấm pin mặt trời → Nguồn DC → Hybrid Inverter → Tải AC / Pin lưu trữ / Hệ thống điện

Cách tiếp cận này giúp người dùng hiểu rằng inverter không hoạt động độc lập. Hiệu quả và khả năng vận hành thực tế phụ thuộc vào sự tương thích giữa các thành phần, bao gồm cấu hình chuỗi pin mặt trời, điện áp của hệ thống lưu trữ, đặc tính tải và phương án kết nối điện.

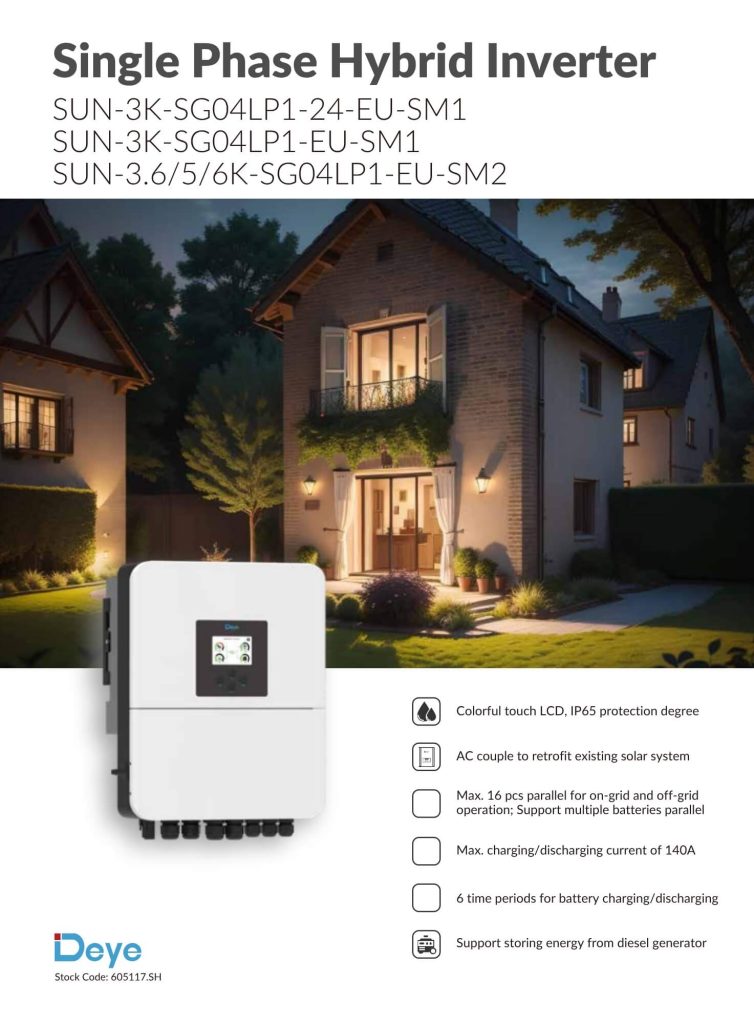

Datasheet cũng đề cập đến một số khả năng của dòng sản phẩm như hỗ trợ lưu trữ năng lượng từ máy phát diesel, kết nối song song tối đa 16 thiết bị cho hoạt động on-grid và off-grid, ghép nối AC để nâng cấp hệ thống điện mặt trời hiện có và thiết lập 6 khoảng thời gian sạc/xả pin. Tuy nhiên, khi tư vấn hoặc thiết kế hệ thống, cần phân biệt giữa tính năng được công bố cho cả dòng sản phẩm và thông số được xác định riêng cho model SUN-5K-SG04LP1-EU-SM2.

Khả Năng Kết Hợp Nguồn PV Và Pin Lưu Trữ Của Inverter Hybrid 5kW

Một trong những yếu tố quan trọng nhất khi đánh giá hybrid inverter là khả năng phối hợp giữa nguồn PV và hệ thống pin. Đối với SUN-5K-SG04LP1-EU-SM2, nhà sản xuất công bố các thông số riêng cho cả hai nhóm đầu vào này.

Deye 5kW 1 pha (SG04) Inverter Hybrid SUN-5K-SG04LP1-EU-SM2 Và Khả Năng Tiếp Nhận Nguồn PV

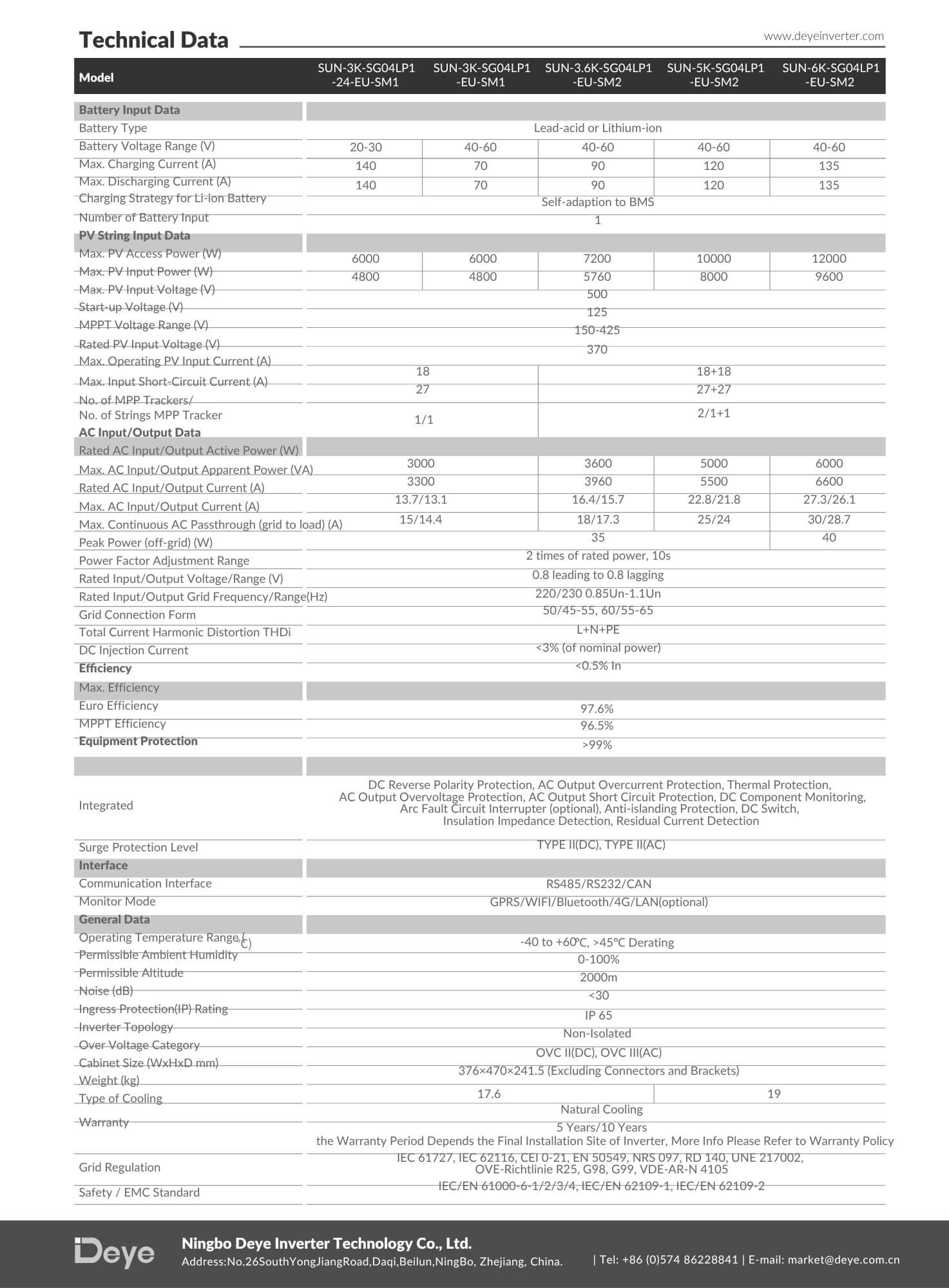

Model này có công suất PV tối đa 8.000W, điện áp PV tối đa 500V và điện áp khởi động 125V. Dải điện áp MPPT nằm trong khoảng 150–425V, trong khi điện áp PV định mức là 370V. Thiết bị có 2 MPPT với cấu hình số chuỗi 1+1, dòng PV hoạt động tối đa 18A + 18A và dòng ngắn mạch đầu vào tối đa 27A + 27A.

Thông số PV	Giá trị
Công suất PV tối đa	8.000W
Điện áp PV tối đa	500V
Điện áp khởi động	125V
Dải điện áp MPPT	150–425V
Điện áp PV định mức	370V
Số MPPT / số chuỗi	2 / 1+1
Dòng PV hoạt động tối đa	18A + 18A
Dòng ngắn mạch tối đa	27A + 27A
Hiệu suất MPPT	>99%

Những con số này có ý nghĩa khác nhau và không nên gộp thành một khái niệm duy nhất. Công suất PV tối đa cho biết giới hạn công suất đầu vào được nhà sản xuất công bố. Trong khi đó, điện áp PV tối đa và dòng điện đầu vào xác định các giới hạn điện mà chuỗi tấm pin cần đáp ứng.

Dải MPPT từ 150–425V là một thông số đặc biệt quan trọng khi thiết kế chuỗi pin. Inverter cần nhận được điện áp nằm trong vùng làm việc của MPPT để có thể thực hiện chức năng theo dõi điểm công suất tối đa. Việc một hệ thống có tổng công suất tấm pin đạt mức cao không đồng nghĩa với việc mọi phương án đấu nối đều phù hợp. Điện áp chuỗi, dòng điện và giới hạn đầu vào của inverter vẫn cần được đối chiếu trong quá trình thiết kế.

Hiệu suất MPPT trên 99% cũng cho thấy khả năng theo dõi điểm công suất tối đa được nhà sản xuất công bố ở mức cao. Tuy nhiên, hiệu suất vận hành thực tế của toàn hệ thống vẫn chịu ảnh hưởng bởi nhiều yếu tố khác như điều kiện bức xạ, nhiệt độ, cấu hình tấm pin, dây dẫn và tổn hao trong các thành phần liên quan. Vì vậy, không nên đồng nhất một thông số hiệu suất riêng của inverter với hiệu suất tổng thể của cả hệ thống điện mặt trời.

Khả Năng Sạc Và Xả Với Hệ Thống Pin 40–60V

Ở phía lưu trữ, SUN-5K-SG04LP1-EU-SM2 hỗ trợ hệ thống pin có điện áp trong khoảng 40–60V. Datasheet cho biết thiết bị tương thích với pin Lead-acid hoặc Lithium-ion, có một đầu vào pin và dòng sạc tối đa 120A, dòng xả tối đa 120A. Với pin Lithium-ion, chiến lược sạc được mô tả là tự thích ứng với BMS.

Dải điện áp 40–60V là thông tin cần được kiểm tra khi lựa chọn hệ thống lưu trữ. Không chỉ cần quan tâm đến dung lượng pin tính bằng kWh, người thiết kế còn phải xem xét điện áp làm việc, dòng sạc/xả và khả năng giao tiếp hoặc tương thích quản lý pin.

Việc hỗ trợ dòng sạc và xả tối đa 120A cho thấy inverter được thiết kế để xử lý dòng điện đáng kể ở phía pin. Tuy nhiên, dòng điện thực tế còn phụ thuộc vào giới hạn của chính bộ pin, BMS, cáp dẫn và các thiết bị bảo vệ trong hệ thống.

Với pin Lithium-ion, khả năng tự thích ứng với BMS theo thông tin trong datasheet là một điểm cần chú ý. Dù vậy, không nên hiểu rằng mọi loại pin Lithium-ion trên thị trường đều mặc nhiên tương thích. Việc lựa chọn pin vẫn cần dựa trên yêu cầu kỹ thuật và khả năng phối hợp cụ thể giữa pin, BMS và inverter.

Thông Số AC Và Khả Năng Cấp Điện Của SUN-5K-SG04LP1-EU-SM2

Ở phía AC, SUN-5K-SG04LP1-EU-SM2 có công suất định mức 5.000W và công suất biểu kiến tối đa 5.500VA. Điện áp định mức là 220/230V, với dải điện áp được công bố từ 0,85Un đến 1,1Un. Dòng AC định mức là 22,8A/21,8A và dòng AC tối đa là 25A/24A.

Một thông số đáng chú ý khác là khả năng cung cấp công suất đỉnh ở chế độ off-grid bằng 2 lần công suất định mức trong 10 giây. Về mặt kỹ thuật, khả năng này có thể hữu ích trong những tình huống tải tăng cao trong thời gian ngắn. Tuy nhiên, không nên diễn giải thông số này thành cam kết rằng inverter có thể vận hành mọi thiết bị có dòng khởi động lớn. Khả năng đáp ứng thực tế còn phụ thuộc vào đặc tính của từng loại tải và cấu hình toàn hệ thống.

Thiết bị cũng có hệ số công suất có thể điều chỉnh trong khoảng 0,8 dẫn đến 0,8 trễ. Đây là thông số liên quan đến cách thiết bị xử lý quan hệ giữa công suất tác dụng và công suất phản kháng trong điều kiện vận hành phù hợp.

Ngoài ra, datasheet công bố khả năng truyền AC liên tục từ lưới đến tải ở mức 35A. Khi đánh giá một hệ thống cụ thể, thông số này cần được xem xét cùng với dòng điện của tải, thiết bị bảo vệ và phương án đấu nối thực tế.

Từ góc nhìn lựa chọn thiết bị, công suất 5kW chỉ là một phần của bài toán. Một inverter 5kW có thể phù hợp với một cấu hình tải nhưng chưa chắc phù hợp với cấu hình khác nếu tải có đặc tính khởi động, mức tiêu thụ hoặc yêu cầu nguồn điện khác nhau. Do đó, việc lựa chọn nên dựa trên dữ liệu phụ tải thực tế thay vì chỉ dựa vào tổng công suất danh nghĩa.

Giám Sát, Bảo Vệ Và Điều Kiện Vận Hành Của Biến Tần Hybrid Deye 5kW

Một hệ thống inverter cần được đánh giá không chỉ dựa trên khả năng chuyển đổi năng lượng mà còn ở khả năng giám sát và bảo vệ trong quá trình vận hành. SUN-5K-SG04LP1-EU-SM2 hỗ trợ nhiều phương thức giám sát tùy chọn như GPRS, WiFi, Bluetooth, 4G và LAN. Các giao diện giao tiếp được công bố gồm RS485, RS232 và CAN.

Những phương thức này có thể hỗ trợ việc kết nối inverter với các hệ thống giám sát hoặc thiết bị liên quan theo cấu hình phù hợp. Tuy nhiên, datasheet không cung cấp đầy đủ thông tin chi tiết về từng nền tảng phần mềm hoặc giao diện người dùng, vì vậy không nên tự suy diễn thêm các chức năng cụ thể ngoài thông tin nhà sản xuất công bố.

Về bảo vệ, thiết bị được tích hợp nhiều cơ chế nhằm giám sát các tình trạng bất thường ở cả phía DC và AC. Các chức năng được liệt kê gồm bảo vệ đảo cực DC, bảo vệ quá dòng đầu ra AC, bảo vệ nhiệt, bảo vệ quá áp đầu ra AC, bảo vệ ngắn mạch AC, giám sát thành phần DC, chống đảo lưới, công tắc DC, phát hiện điện trở cách điện và phát hiện dòng điện dư. Thiết bị cũng có bảo vệ chống sét lan truyền Type II cho cả DC và AC.

Về điều kiện môi trường, inverter có dải nhiệt độ hoạt động từ -40 đến +60°C, với hiện tượng giảm công suất trên 45°C theo thông tin trong datasheet. Độ ẩm cho phép được công bố ở mức 0–100%, độ cao hoạt động tối đa 2.000m và độ ồn dưới 30dB. Thiết bị sử dụng phương thức làm mát tự nhiên và có cấp bảo vệ IP65. Kích thước là 376 × 470 × 241,5mm, không bao gồm đầu nối và giá đỡ; khối lượng 19kg.

Những thông số này có ý nghĩa thực tế khi cân nhắc vị trí lắp đặt. Cấp bảo vệ IP65 giúp người dùng có thêm cơ sở đánh giá khả năng bảo vệ vỏ thiết bị trước tác động từ môi trường theo tiêu chuẩn của nhà sản xuất. Tuy nhiên, việc lắp đặt vẫn cần tuân thủ yêu cầu kỹ thuật, không gian thông thoáng và điều kiện thực tế của công trình.

Có Nên Chọn SUN-5K-SG04LP1-EU-SM2 Cho Hệ Thống Điện Mặt Trời Hybrid?

Câu trả lời phụ thuộc vào sự tương thích giữa inverter và toàn bộ hệ thống. Về mặt thông số, model này có công suất AC định mức 5.000W, hỗ trợ công suất PV tối đa 8.000W, dải MPPT 150–425V, hệ thống pin 40–60V và dòng sạc/xả tối đa 120A. Những thông số này tạo ra một nền tảng kỹ thuật phù hợp để xem xét trong các hệ thống điện mặt trời Hybrid 1 pha được thiết kế trong giới hạn mà nhà sản xuất công bố.

Tuy nhiên, việc lựa chọn cuối cùng không nên dựa trên tên sản phẩm hoặc công suất 5kW riêng lẻ. Cần kiểm tra đồng thời cấu hình tấm pin, điện áp và dòng điện của chuỗi PV, loại pin lưu trữ, khả năng tương thích BMS, đặc tính phụ tải và phương án đấu nối AC.

Kết Luận

SUN-5K-SG04LP1-EU-SM2 là hybrid inverter 1 pha 5kW được thiết kế với khả năng tiếp nhận nguồn PV tối đa 8.000W, làm việc với hệ thống pin 40–60V và hỗ trợ dòng sạc/xả tối đa 120A. Bên cạnh công suất AC định mức 5.000W, thiết bị còn có dải MPPT 150–425V, hiệu suất MPPT trên 99%, nhiều phương thức giám sát và các cơ chế bảo vệ được tích hợp.

Điểm quan trọng khi đánh giá model này là không nên chỉ nhìn vào một thông số riêng lẻ. Khả năng vận hành của inverter phụ thuộc vào cách các thành phần trong hệ thống được phối hợp với nhau. Một cấu hình phù hợp cần bảo đảm sự tương thích giữa tấm pin, inverter, pin lưu trữ, tải AC và các thiết bị bảo vệ.

Nếu đang cân nhắc sử dụng Deye SUN-5K-SG04LP1-EU-SM2, bước tiếp theo nên là đối chiếu nhu cầu điện thực tế và thông số của từng thành phần trong hệ thống với các giới hạn kỹ thuật được nhà sản xuất công bố. Đây là cách tiếp cận giúp lựa chọn thiết bị dựa trên dữ liệu kỹ thuật thay vì chỉ dựa vào công suất danh nghĩa hoặc các tuyên bố quảng cáo chung chung.

Đang Tìm Hiểu Biến Tần Hybrid Deye 5kW 1 Pha SUN-5K-SG04LP1-EU-SM2?

Với công suất AC định mức 5.000W và khả năng tiếp nhận công suất PV tối đa 8.000W, SUN-5K-SG04LP1-EU-SM2 là một lựa chọn đáng xem xét trong các hệ thống điện mặt trời Hybrid 1 pha. Model này hỗ trợ hệ thống pin 40–60V, tương thích với pin Lead-acid hoặc Lithium-ion và có dòng sạc/xả tối đa 120A. Thiết bị cũng được trang bị 2 MPPT, dải điện áp MPPT 150–425V, hiệu suất tối đa 97,6% và cấp bảo vệ IP65 theo thông số nhà sản xuất công bố.

Tuy nhiên, lựa chọn inverter không nên chỉ dựa vào công suất 5kW. Cấu hình tấm pin, điện áp và dòng điện của chuỗi PV, loại pin lưu trữ, khả năng tương thích BMS và đặc tính phụ tải đều cần được đối chiếu với giới hạn kỹ thuật của thiết bị. Lưu Solar có thể hỗ trợ bạn tìm hiểu thêm về thông số của SUN-5K-SG04LP1-EU-SM2 và xem xét các yếu tố cần lưu ý khi xây dựng hệ thống điện mặt trời Hybrid.
