SUN-5K-SG05LP1-EU-SM2-P: Biến Tần Hybrid 5kW Cho Hệ Thống Điện Mặt Trời 1 Pha

Trong một hệ thống điện mặt trời hiện đại, biến tần không chỉ thực hiện nhiệm vụ chuyển đổi điện năng từ dòng điện một chiều (DC) sang dòng điện xoay chiều (AC). Với các hệ thống có nhu cầu sử dụng điện linh hoạt hơn, thiết bị còn cần phối hợp với pin lưu trữ, lưới điện và những nguồn điện bổ sung khác. Đây là bối cảnh mà các dòng biến tần hybrid được phát triển.

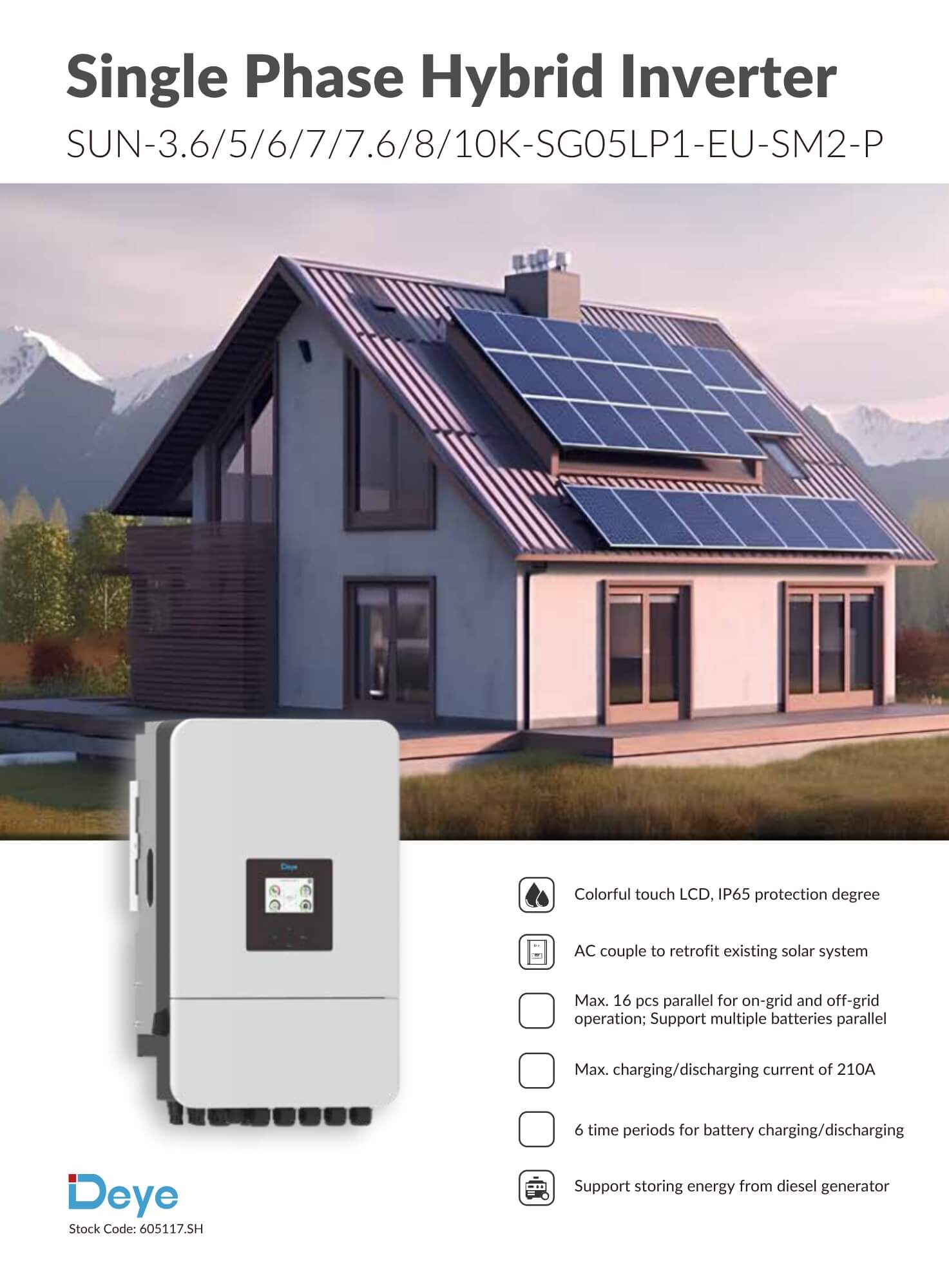

SUN-5K-SG05LP1-EU-SM2-P là mẫu biến tần hybrid 1 pha thuộc dòng SUN-3.6/5/6/7/7.6/8/10K-SG05LP1-EU-SM2-P. Theo tài liệu kỹ thuật của nhà sản xuất, thiết bị có công suất AC định mức 5.000 W, hỗ trợ vận hành trong cả hệ thống hòa lưới và độc lập, đồng thời có khả năng kết hợp với hệ thống pin lưu trữ. Sản phẩm cũng hỗ trợ AC coupling để cải tạo hệ thống điện mặt trời hiện có và cho phép lưu trữ năng lượng từ máy phát diesel.

Điểm đáng chú ý của model này không chỉ nằm ở mức công suất 5 kW. Giá trị của thiết bị nằm ở cách nó được xây dựng để tham gia vào một hệ thống có nhiều nguồn năng lượng và nhiều phương thức vận hành khác nhau. Vì vậy, khi đánh giá SUN-5K-SG05LP1-EU-SM2-P, người dùng nên nhìn vào toàn bộ cấu trúc kỹ thuật thay vì chỉ tập trung vào một thông số công suất.

SUN-5K-SG05LP1-EU-SM2-P là gì? Định hướng thiết kế cho hệ thống hybrid 1 pha

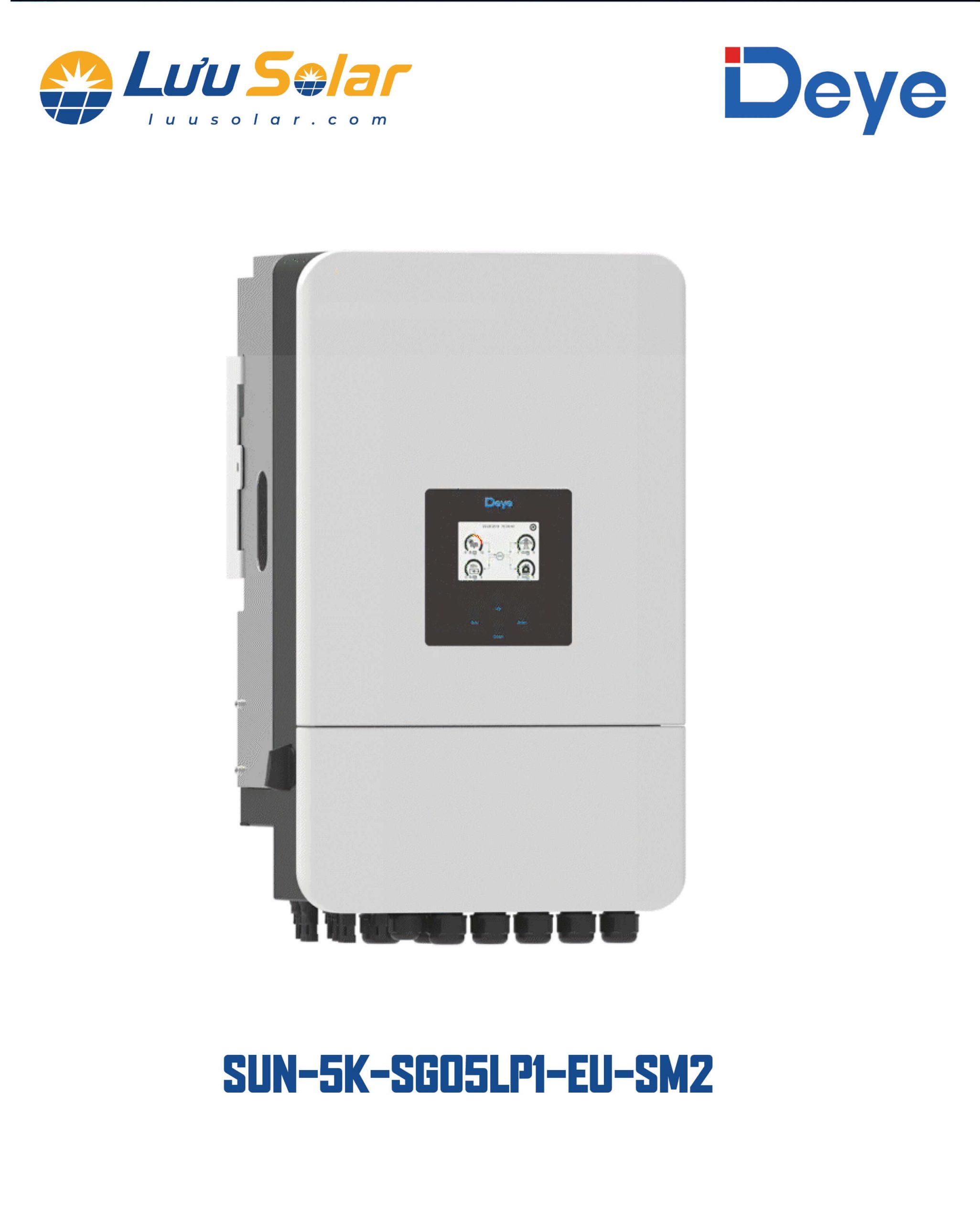

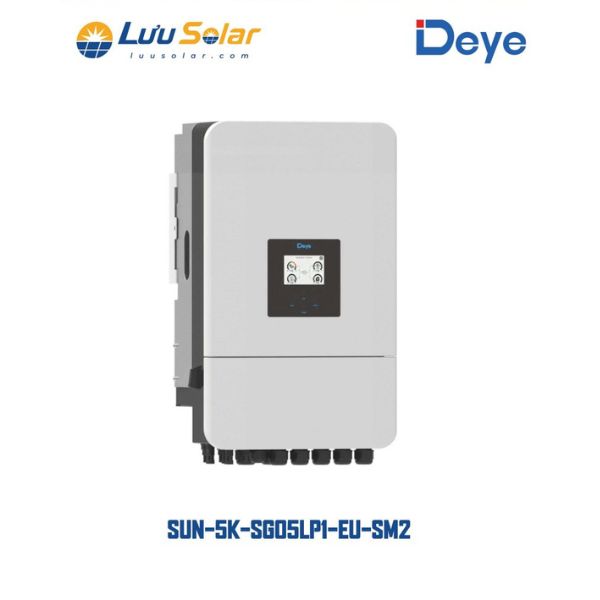

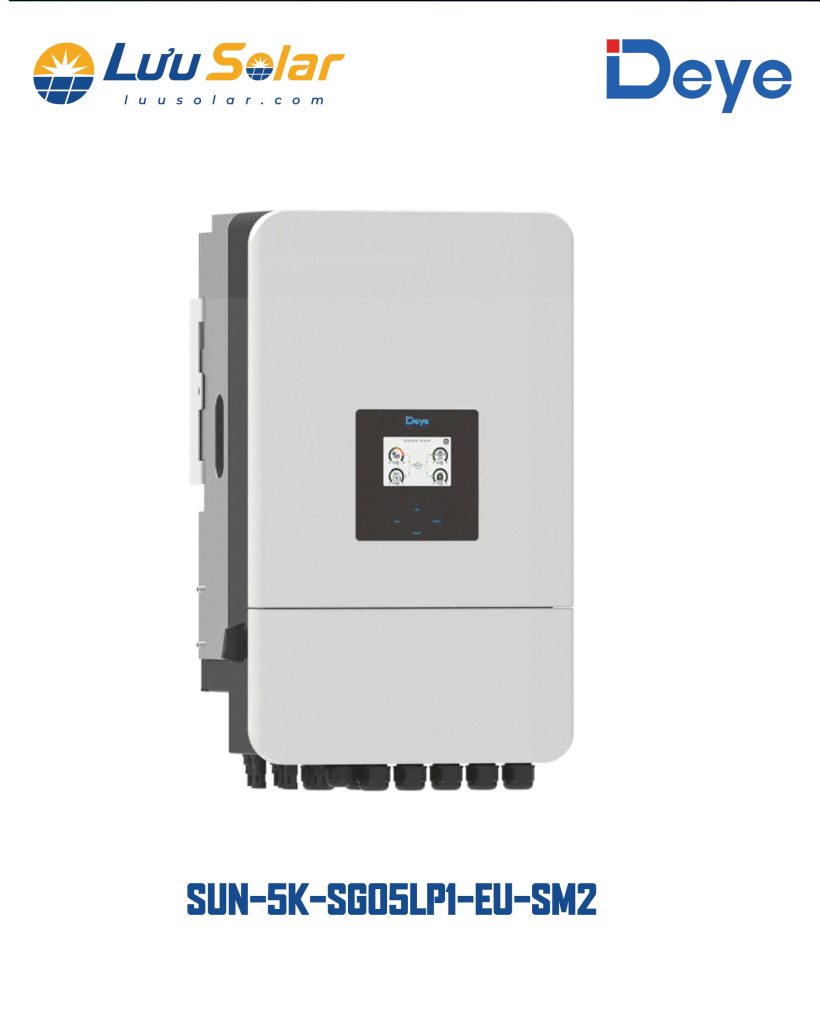

SUN-5K-SG05LP1-EU-SM2-P là biến tần hybrid 1 pha với công suất AC định mức 5.000 W. Về bản chất, thiết bị được thiết kế để kết nối với hệ thống điện mặt trời, pin lưu trữ và nguồn điện xoay chiều trong một cấu hình có khả năng vận hành linh hoạt.

Một hệ thống hybrid thường phải xử lý nhiều nguồn điện khác nhau. Điện năng có thể được tạo ra từ các tấm pin mặt trời, lưu trữ trong pin hoặc ắc quy, sử dụng cho tải và kết hợp với nguồn điện xoay chiều bên ngoài tùy theo cấu hình hệ thống. Vì vậy, khả năng hỗ trợ nhiều phương thức kết nối là một yếu tố quan trọng khi lựa chọn biến tần.

Theo tài liệu kỹ thuật, model này hỗ trợ cả hoạt động hòa lưới và độc lập. Ngoài ra, thiết bị có thể AC coupling để cải tạo hệ thống điện mặt trời hiện có. Điều này giúp mở rộng phạm vi ứng dụng của sản phẩm trong những hệ thống không nhất thiết phải xây dựng lại hoàn toàn từ đầu.

Một điểm khác được nhà sản xuất công bố là khả năng hỗ trợ lưu trữ năng lượng từ máy phát diesel. Tuy nhiên, việc triển khai thực tế vẫn cần được thiết kế dựa trên cấu hình nguồn điện, tải, pin lưu trữ và yêu cầu kỹ thuật cụ thể của từng hệ thống.

Cách SUN-5K-SG05LP1-EU-SM2-P kết hợp nguồn PV, pin lưu trữ và các nguồn điện khác

Để hiểu rõ hơn về khả năng của biến tần, có thể xem xét các nhóm nguồn năng lượng mà thiết bị hỗ trợ.

Ở phía đầu vào PV, SUN-5K-SG05LP1-EU-SM2-P có công suất PV tối đa 10.000 W, điện áp PV tối đa 500 V và dải điện áp MPPT từ 150 đến 425 V. So với công suất AC định mức 5.000 W, sự khác biệt này cho thấy thông số đầu vào PV và công suất AC đầu ra là hai đại lượng riêng biệt, cần được xem xét độc lập khi thiết kế hệ thống.

Đối với hệ thống lưu trữ, biến tần hỗ trợ điện áp pin trong khoảng 40–60 V và tương thích với pin Lithium-ion hoặc ắc quy chì. Dòng sạc tối đa và dòng xả tối đa đều đạt 120 A. Với pin Lithium-ion, tài liệu cũng ghi nhận khả năng tự thích ứng với BMS.

Ngoài ra, thiết bị hỗ trợ lưu trữ năng lượng từ máy phát diesel. Đây là một tính năng có thể được quan tâm trong các hệ thống cần kết hợp nhiều nguồn điện, nhưng việc lựa chọn cấu hình cụ thể vẫn cần dựa trên yêu cầu thực tế của công trình.

Khả năng tiếp nhận công suất PV lớn hơn công suất AC định mức

Một trong những điểm cần phân biệt khi đọc thông số kỹ thuật của biến tần là công suất PV tối đa không đồng nghĩa với công suất AC đầu ra định mức.

Với SUN-5K-SG05LP1-EU-SM2-P, công suất AC định mức là 5.000 W, trong khi công suất PV tối đa được công bố là 10.000 W. Điện áp PV tối đa đạt 500 V và dải điện áp MPPT là 150–425 V. Thiết bị có 2 MPPT và hỗ trợ 2 chuỗi trên mỗi MPPT theo bảng thông số kỹ thuật.

Vì vậy, khi thiết kế hệ thống, không nên chỉ nhìn vào con số “5 kW” rồi suy ra toàn bộ khả năng tiếp nhận đầu vào của thiết bị. Công suất, điện áp và dòng điện của hệ thống tấm pin cần được đối chiếu đồng thời với giới hạn kỹ thuật của biến tần.

Khả năng quản lý pin và mở rộng hệ thống theo cấu hình sử dụng

Pin lưu trữ là một thành phần quan trọng trong hệ thống hybrid. Không chỉ cần quan tâm đến dung lượng pin, người thiết kế còn phải xem xét điện áp hoạt động, dòng sạc, dòng xả và khả năng giao tiếp giữa pin với biến tần.

SUN-5K-SG05LP1-EU-SM2-P hỗ trợ dải điện áp pin 40–60 V và có thể sử dụng với pin Lithium-ion hoặc ắc quy chì. Dòng sạc tối đa và dòng xả tối đa của model này là 120 A. Với hệ thống pin Lithium-ion, thiết bị hỗ trợ khả năng tự thích ứng với BMS theo tài liệu kỹ thuật.

Từ góc độ thiết kế hệ thống, đây là những thông số cần được đối chiếu trực tiếp với thông số của bộ pin dự kiến sử dụng. Không nên chỉ dựa vào việc pin thuộc loại Lithium-ion hay ắc quy chì, bởi mỗi hệ thống lưu trữ còn có các giới hạn riêng về điện áp, dòng điện và giao tiếp.

Một điểm đáng chú ý khác là thiết bị hỗ trợ nhiều pin mắc song song. Đồng thời, dòng sản phẩm này hỗ trợ kết nối song song tối đa 16 thiết bị cho hoạt động hòa lưới và độc lập. Khả năng này tạo ra hướng mở rộng hệ thống khi nhu cầu sử dụng điện thay đổi hoặc công suất cần thiết vượt quá khả năng của một thiết bị đơn lẻ.

Tài liệu cũng ghi nhận thiết bị có 6 khoảng thời gian sạc và xả pin. Về mặt vận hành, tính năng này cho phép hệ thống thiết lập các khoảng thời gian quản lý quá trình sạc và xả theo cấu hình sử dụng. Tuy nhiên, hiệu quả thực tế của việc cài đặt lịch sạc/xả còn phụ thuộc vào cấu hình hệ thống, loại pin, nguồn điện và nhu cầu tải.

Hiệu suất chuyển đổi và nền tảng kỹ thuật của biến tần

Bên cạnh khả năng kết nối nhiều nguồn điện, hiệu suất và các thông số điện cũng là những yếu tố quan trọng để đánh giá một biến tần.

SUN-5K-SG05LP1-EU-SM2-P có hiệu suất tối đa 97,6%, hiệu suất châu Âu 96,5% và hiệu suất MPPT trên 99% theo tài liệu kỹ thuật. Hiệu suất MPPT cao có ý nghĩa trong việc theo dõi điểm công suất tối đa của hệ thống PV trong phạm vi điều kiện vận hành của thiết bị.

Tài liệu cũng công bố tổng méo hài THDi dưới 3% công suất định mức và dòng điện DC injection dưới 0,5% dòng định mức. Đây là những thông số kỹ thuật chuyên sâu, thường được xem xét trong quá trình đánh giá chất lượng điện và khả năng đáp ứng các yêu cầu kỹ thuật liên quan đến kết nối lưới.

Về phía AC, thiết bị có điện áp định mức 220/230 V và hỗ trợ tần số 50 Hz hoặc 60 Hz trong các dải được nhà sản xuất công bố. Dạng kết nối lưới là L+N+PE. Phạm vi điều chỉnh hệ số công suất được công bố từ 0,8 dẫn đến 0,8 trễ.

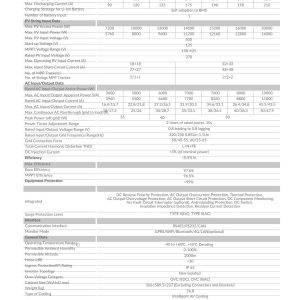

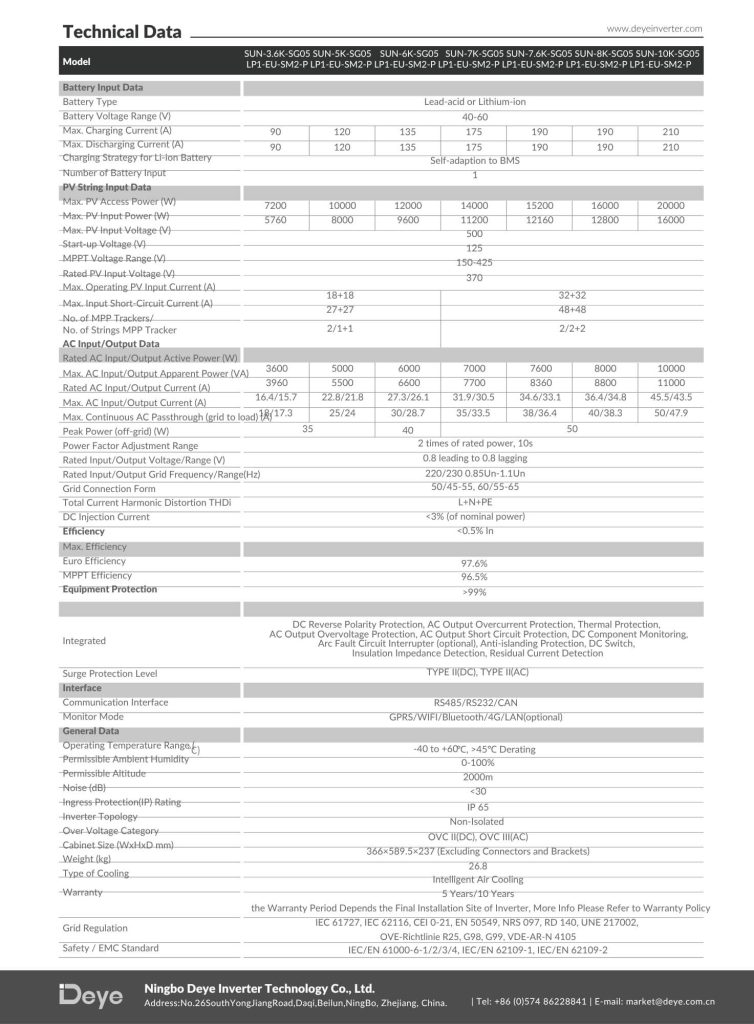

Thông số chính	SUN-5K-SG05LP1-EU-SM2-P
Loại thiết bị	Biến tần hybrid 1 pha
Công suất AC định mức	5.000 W
Công suất AC biểu kiến tối đa	5.500 VA
Công suất PV tối đa	10.000 W
Điện áp PV tối đa	500 V
Dải điện áp MPPT	150–425 V
Điện áp pin	40–60 V
Dòng sạc tối đa	120 A
Dòng xả tối đa	120 A
Loại pin hỗ trợ	Lithium-ion hoặc ắc quy chì
Hiệu suất tối đa	97,6%
Hiệu suất MPPT	>99%
Cấp bảo vệ	IP65
Kích thước	366 × 589,5 × 237 mm
Khối lượng	26,8 kg

Các thông số trên cần được đọc trong mối liên hệ với toàn bộ thiết kế hệ thống. Ví dụ, việc biến tần có công suất PV tối đa 10.000 W không có nghĩa hệ thống có thể lắp đặt tùy ý số lượng tấm pin. Điện áp, dòng điện, cấu hình chuỗi và giới hạn MPPT vẫn phải nằm trong phạm vi cho phép.

Khả năng bảo vệ, giám sát và điều kiện lắp đặt SUN-5K-SG05LP1-EU-SM2-P

Một hệ thống điện mặt trời không chỉ cần tạo ra điện năng mà còn phải được bảo vệ trước nhiều tình huống bất thường trong quá trình vận hành. SUN-5K-SG05LP1-EU-SM2-P được trang bị nhiều chức năng bảo vệ được liệt kê trong tài liệu kỹ thuật.

Các chức năng này bao gồm bảo vệ chống đảo cực DC, bảo vệ quá dòng đầu ra AC, bảo vệ quá nhiệt, bảo vệ quá áp AC, bảo vệ ngắn mạch AC, giám sát thành phần DC, bảo vệ chống đảo lưới, phát hiện điện trở cách điện và phát hiện dòng điện dư. Thiết bị cũng có bảo vệ chống sét lan truyền Type II cho cả DC và AC.

Sản phẩm có cấp bảo vệ IP65, hệ thống làm mát bằng quạt thông minh và độ ồn dưới 30 dB theo tài liệu. Dải nhiệt độ hoạt động được công bố từ -40 đến +60°C, trong đó thiết bị có hiện tượng giảm công suất khi nhiệt độ vượt quá 45°C. Độ cao môi trường cho phép lên đến 2.000 m.

Về khả năng giám sát và giao tiếp, thiết bị hỗ trợ các phương thức GPRS, WiFi, Bluetooth, 4G và LAN tùy chọn. Các giao diện giao tiếp gồm RS485, RS232 và CAN.

Kích thước của thiết bị là 366 × 589,5 × 237 mm, không bao gồm đầu nối và giá đỡ, với khối lượng 26,8 kg. Vì vậy, khi triển khai thực tế, không gian lắp đặt, vị trí treo thiết bị, khả năng tản nhiệt và điều kiện môi trường cần được xem xét đầy đủ thay vì chỉ dựa vào kích thước của biến tần.

Nhìn tổng thể, SUN-5K-SG05LP1-EU-SM2-P là một biến tần hybrid 1 pha 5 kW có cấu trúc kỹ thuật hướng đến các hệ thống cần kết hợp giữa điện mặt trời, pin lưu trữ và nhiều nguồn điện khác nhau. Sản phẩm hỗ trợ công suất PV tối đa 10.000 W, pin trong dải 40–60 V, dòng sạc/xả tối đa 120 A, khả năng vận hành hòa lưới và độc lập, AC coupling để cải tạo hệ thống hiện hữu cũng như khả năng mở rộng bằng cách kết nối song song nhiều thiết bị.

Điểm quan trọng khi lựa chọn model này là cần đánh giá toàn bộ cấu hình hệ thống, bao gồm công suất và điện áp của mảng PV, loại và thông số pin lưu trữ, nhu cầu tải, phương thức vận hành và điều kiện lắp đặt. Các thông số kỹ thuật trong tài liệu sản phẩm nên được sử dụng làm cơ sở để thiết kế và kiểm tra tính tương thích trước khi triển khai thực tế.

Nếu bạn đang tìm hiểu SUN-5K-SG05LP1-EU-SM2-P cho một hệ thống điện mặt trời cụ thể, việc tư vấn dựa trên nhu cầu tải, công suất tấm pin, cấu hình pin lưu trữ và phương án lắp đặt sẽ giúp lựa chọn thiết bị phù hợp hơn thay vì chỉ dựa vào công suất 5 kW trên tên sản phẩm.

Cần Tư Vấn Thêm Về Biến Tần Hybrid DEYE SUN-5K-SG05LP1-EU-SM2-P?

Nếu bạn đang tìm hiểu SUN-5K-SG05LP1-EU-SM2-P cho hệ thống điện mặt trời hybrid 1 pha, đây là model có công suất AC định mức 5.000 W, hỗ trợ công suất PV tối đa 10.000 W và tương thích với hệ thống pin có điện áp 40–60 V. Thiết bị hỗ trợ pin Lithium-ion hoặc ắc quy chì, với dòng sạc và dòng xả tối đa 120 A, đồng thời có thể vận hành trong các cấu hình hòa lưới và độc lập.

Bên cạnh đó, model này hỗ trợ AC coupling để cải tạo hệ thống điện mặt trời hiện có, có 6 khoảng thời gian sạc/xả pin và cho phép kết nối song song tối đa 16 thiết bị. Với hiệu suất tối đa 97,6%, hiệu suất MPPT trên 99% và cấp bảo vệ IP65, sản phẩm được thiết kế để đáp ứng nhiều yêu cầu kỹ thuật khác nhau trong hệ thống điện mặt trời hybrid.

Tuy nhiên, lựa chọn biến tần không nên chỉ dựa trên công suất 5 kW. Khi xây dựng hệ thống, cần đồng thời đối chiếu công suất và điện áp của mảng PV, dải điện áp của pin lưu trữ, dòng sạc/xả, nhu cầu tải, phương thức vận hành và khả năng mở rộng trong tương lai. Lưu Solar có thể hỗ trợ bạn tìm hiểu thêm về SUN-5K-SG05LP1-EU-SM2-P và trao đổi về cấu hình hệ thống phù hợp với nhu cầu sử dụng thực tế.
