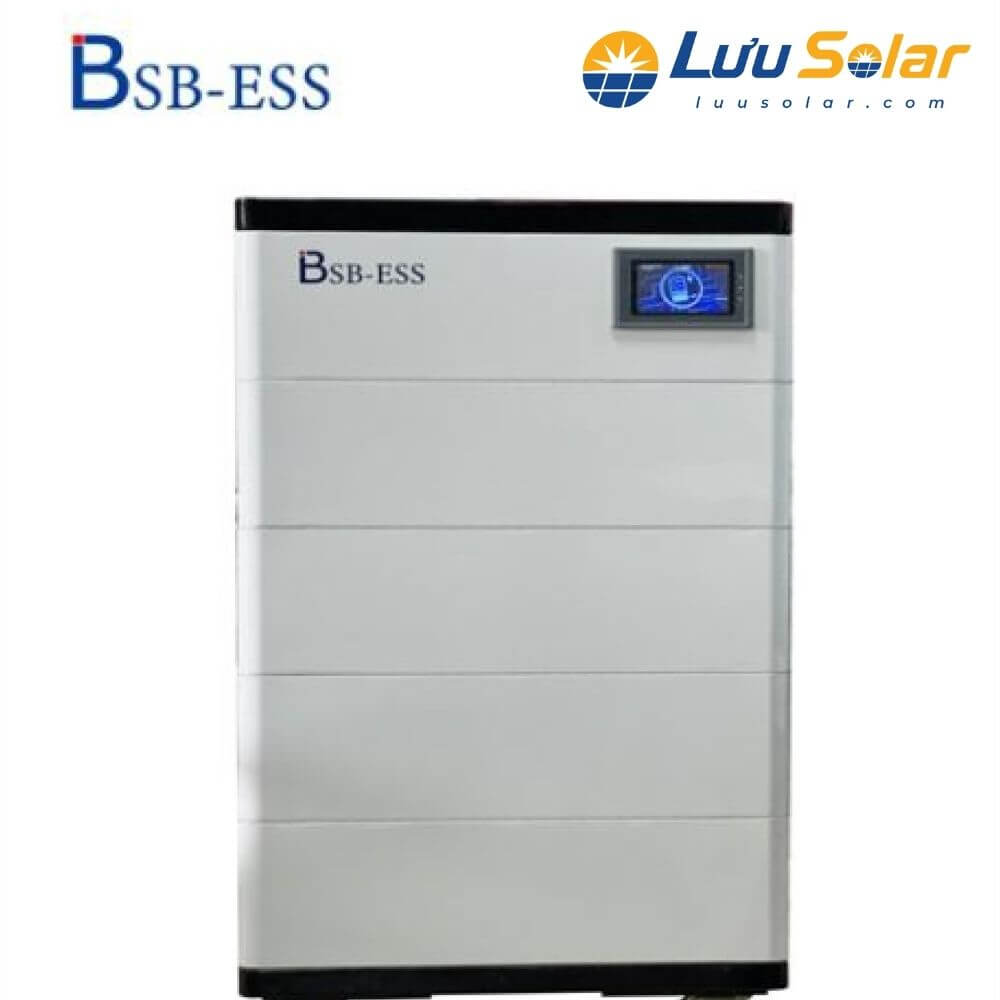

Pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium chính hãng bảo hành 5 năm

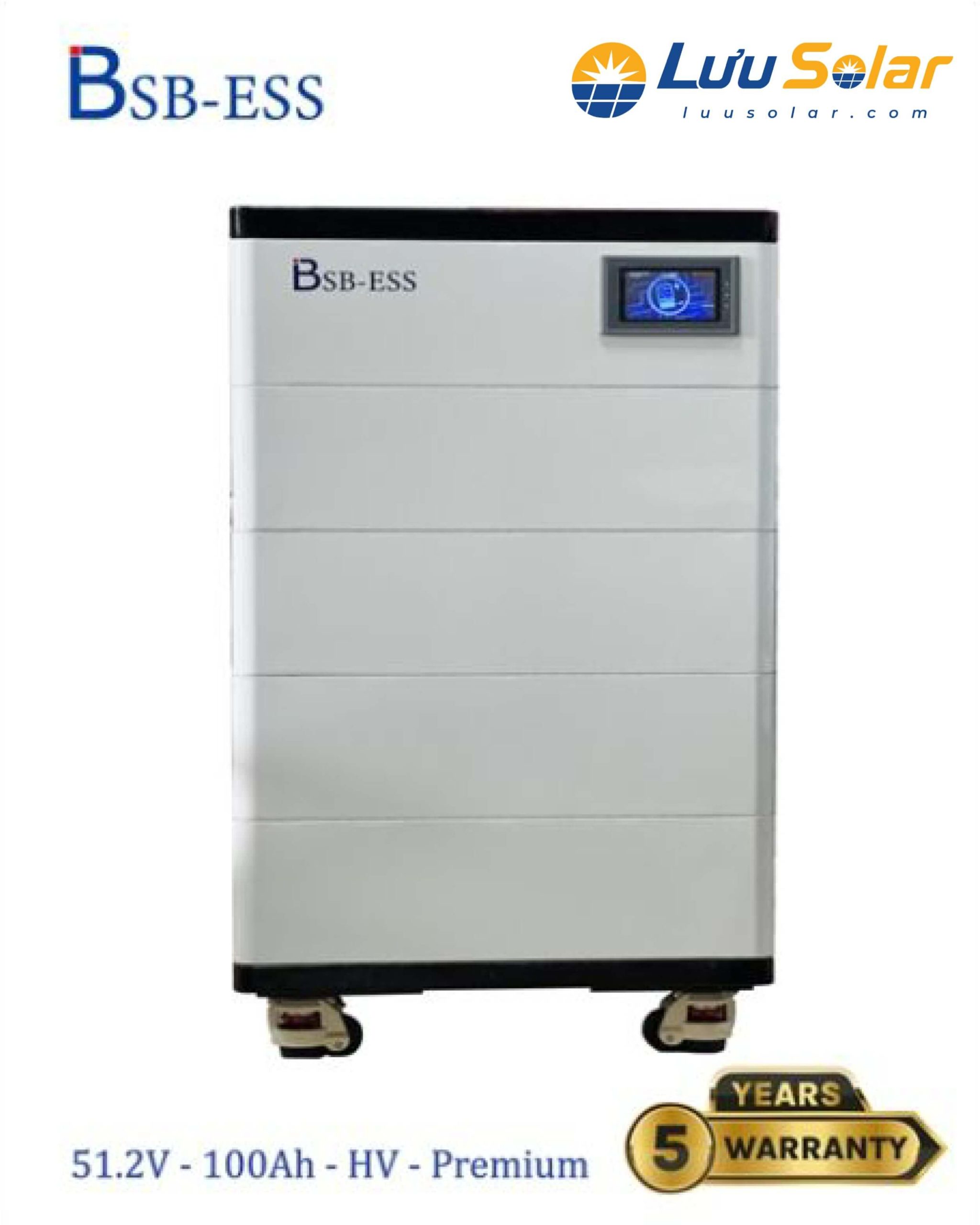

Màn hình hiển thị và bộ điều khiển BMS thông minh pin áp cao BSB-ESS HV Premium

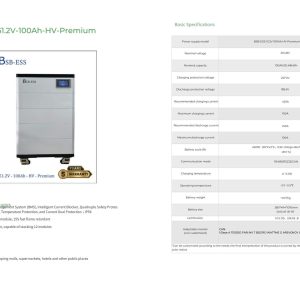

Bảng thông số catalogue và danh sách inverter hybrid tương thích pin BSB-ESS

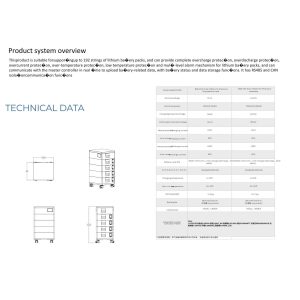

Sơ đồ kích thước và cấu trúc khối tủ pin lưu trữ áp cao BSB-ESS 204.8V 100Ah

Pin Lưu Trữ Áp Cao 5.12kWh BSB-ESS-51.2V-100Ah-HV-Premium

Liên Hệ

Thông Số Mô Tả Nhanh Pin Lưu Trữ Áp Cao BSB-ESS-51.2V-100Ah-HV-Premium

Mô hình lắp ghép: BSB ESS 51.2V 100Ah HV Premium Assembly
Công nghệ cell pin: LiFePO4 Grade A thương hiệu EVE
Điện áp định danh hệ thống: 204.8 Volt
Dung lượng lưu trữ hệ thống: 100 Ah (tương đương 20.48 kWh)
Điện áp bảo vệ sạc / xả tổng: 227.2 Volt / 185.6 Volt
Dòng điện sạc / xả khuyến nghị: Tối đa 50 Ampere
Dòng điện sạc / xả tối đa: 100 Ampere
Tuổi thọ chu kỳ: Lớn hơn hoặc bằng 6.000 chu kỳ (ở 25 độ C, dòng 0.5C, DOD 80 phần trăm)
Khả năng mở rộng: Thiết kế mô đun xếp chồng, hỗ trợ ghép tối đa 12 module pin
Tính năng an toàn: Hệ thống bảo vệ 4 lớp, tích hợp module dập lửa tự động 15S
Cổng giao tiếp truyền thông: CAN, RS485 và RS232
Biến tần tương thích: Deye, GoodWe, Growatt, Sofar, INVT, Atess, Megarevo, Koyoe, Pylontech
Kích thước tổng thể: Chiều rộng 580 mm x chiều sâu 494 mm x chiều cao 1010 mm
Trọng lượng tổng thể: Khoảng 247 kg
Chứng nhận quốc tế: CE, TUV Mark, MSDS, UN38.3

Danh mục: Pin Lưu Trữ Lithium (Lithium Battery) Thẻ: bộ lưu trữ điện BSB ESS 204.8V, BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles, hệ thống pin lưu trữ BSB ESS, Lưu Solar pin lưu trữ áp cao, pin áp cao 6000 cycles, pin Lithium LFP EVE Grade A, pin lưu trữ áp cao 20.48kWh, Pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium, pin lưu trữ điện mặt trời cao áp, pin lưu trữ ghép tầng mô đun Thương hiệu: BSB ESS

Mô tả
Đánh giá (0)

Đánh Giá Pin Lưu Trữ Áp Cao BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles Chi Tiết

Nhu cầu lưu trữ năng lượng mặt trời cho các công trình công nghiệp nhẹ, trung tâm thương mại và hộ gia đình cao cấp đang dịch chuyển mạnh mẽ từ các hệ thống điện áp thấp sang các giải pháp điện áp cao. Hệ thống áp cao mang lại hiệu suất chuyển đổi vượt trội, giảm thiểu hao hụt nhiệt trên đường dây và tối ưu hóa vận hành cho các biến tần công suất lớn. Trong phân khúc này, thương hiệu BSB ESS đã khẳng định vị thế với giải pháp pin Lithium Iron Phosphate hiện đại. Bài phân tích này sẽ đi sâu vào các khía cạnh kỹ thuật, độ an toàn và tiêu chuẩn vận hành của thiết bị dựa trên tài liệu chính thức từ nhà sản xuất.

Tổng quan hệ thống pin lưu trữ cao áp BSB-ESS và chuẩn lõi pin EVE Grade A

Thương hiệu BSB ESS phát triển dòng sản phẩm lưu trữ năng lượng dựa trên nền tảng kỹ thuật tiên tiến, đáp ứng các tiêu chuẩn khắc khe của thị trường quốc tế. Điểm cốt lõi làm nên chất lượng của hệ thống nằm ở việc tích hợp 100 phần trăm cell pin lithium iron phosphate đến từ nhà sản xuất EVE Energy. Đây là tập đoàn công nghệ nằm trong top 3 toàn cầu về sản lượng cung ứng pin lưu trữ năng lượng, nổi tiếng với quy trình kiểm soát chất lượng nghiêm ngặt.

Vật liệu lithium iron phosphate, viết tắt là LFP, được lựa chọn nhờ cấu trúc tinh thể bền vững, khả năng chống chịu nhiệt độ cao và tính an toàn hóa học vượt trội hơn hẳn so với các dòng pin lithium niken măng gan coban truyền thống. Khi hoạt động ở điện áp cao, các khối pin nối tiếp đòi hỏi sự đồng đều tuyệt đối giữa các cell pin đơn lẻ. Lõi pin EVE Grade A giúp giảm thiểu hiện tượng lệch điện áp, đảm bảo toàn bộ hệ thống vận hành mượt mà.

So với hệ thống điện áp thấp 48V hoặc 51.2V thông thường, giải pháp lưu trữ áp cao cho phép nâng điện áp định danh lên hàng trăm volt. Điều này giúp giảm dòng điện chạy qua hệ thống khi truyền tải cùng một mức công suất, từ đó giảm tiết diện dây dẫn, hạ nhiệt lượng tỏa ra và tăng hiệu suất tổng thể của toàn bộ hệ thống điện mặt trời hybrid. Các chứng chỉ quốc tế như TUV, CE, UN38.8 và MSDS là minh chứng cho độ tin cậy và sự tuân thủ các quy định an toàn khắt khe của dòng sản phẩm này.

Thông số kỹ thuật chi tiết của Pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles

Để đánh giá chính xác khả năng cung cấp năng lượng và độ bền của hệ thống, việc xem xét các thông số điện lý từ nhà sản xuất là điều bắt buộc. Sản phẩm được thiết kế thành cấu trúc khối hoàn chỉnh với sự kết hợp của bộ điều khiển trung tâm và các module pin thành phần.

Dưới đây là bảng tổng hợp các thông số kỹ thuật chi tiết của hệ thống pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles được trích xuất từ tài liệu kỹ thuật chính thức:

Tên thông số kỹ thuật	Giá trị chi tiết
Model Khối Lắp Ráp	BSB ESS 51.2V 100Ah HV Premium Assembly
Điện Áp Định Danh Hệ Thống	204.8 Volt
Dung Lượng Năng Lượng Tích Trữ	100 Ah tương đương 20.48 kWh
Điện Áp Bảo Vệ Sạc Tổng	227.2 Volt
Điện Áp Bảo Vệ Xả Tổng	185.6 Volt
Dòng Điện Sạc Khuyến Nghị	Tối đa 50 Ampere
Dòng Điện Sạc Tối Đa	100 Ampere
Dòng Điện Xả Khuyến Nghị	Tối đa 50 Ampere
Dòng Điện Xả Tối Đa	100 Ampere
Tuổi Thọ Chu Kỳ Sạc Xả	Lớn hơn hoặc bằng 6.000 chu kỳ ở điều kiện 25 độ C, dòng sạc xả 0.5C và độ sâu xả DOD 80 phần trăm
Cổng Giao Tiếp Mạng	RS485, RS232 và CAN
Dải Nhiệt Độ Khi Sạc	Từ 0 đến 55 độ C
Dải Nhiệt Độ Hoạt Động Xả	Từ âm 20 đến 55 độ C
Trọng Lượng Hệ Thống	Khoảng 247 kg
Kích Thước Tổng Thể	Chiều rộng 580 mm, chiều sâu 494 mm, chiều cao 1010 mm
Chứng Nhận An Toàn Quốc Tế	CE, TUV Mark, MSDS, UN38.3

Số liệu trên cho thấy hệ thống cung cấp dung lượng lưu trữ cực lớn lên tới 20.48 kWh trong một khối tủ gọn gàng. Tuổi thọ đạt 6.000 chu kỳ sạc xả đảm bảo thiết bị có thể vận hành ổn định trên 10 năm ngay cả khi khai thác sạc xả liên tục mỗi ngày.

Kiến trúc quản lý BMS thông minh và cơ chế an toàn đa tầng

Quản lý một hệ thống pin áp cao đòi hỏi sự chính xác tuyệt đối trong việc giám sát dòng điện, điện áp và nhiệt độ. Pin lưu trữ BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles được trang bị kiến trúc quản lý phân tầng bao gồm bộ điều khiển trung tâm BCU và các bộ quản lý module BMU gắn tại từng khối pin.

Cấu trúc này cho phép bộ điều khiển trung tâm thu thập dữ liệu điện áp của từng cell pin với độ chính xác đạt mức 10 millivolt. Hệ thống tự động cân bằng điện áp giữa các cell trong quá trình sạc, loại bỏ nguy cơ chai pin cục bộ hoặc quá áp gây tổn hại đến tuổi thọ toàn bộ khối pin. Bảng mạch điều khiển còn tích hợp khả năng đo điện trở cách điện trong khoảng từ 0 đến 10 Mohm, kịp thời phát hiện các sự cố rò rỉ điện ra vỏ tủ, bảo vệ an toàn cho kỹ thuật viên và người sử dụng.

Phân tích cơ chế bảo vệ 4 lớp và module dập lửa tự động

Khả năng phòng ngừa rủi ro của thiết bị được thiết lập qua 4 lớp bảo vệ độc lập bao gồm bảo vệ điện áp, bảo vệ nhiệt độ và hai lớp bảo vệ dòng điện. Mọi biến động ngoài dải an toàn đều được hệ thống ghi nhận và xử lý theo các cấp độ từ cảnh báo đến cắt mạch chủ động.

Quy trình ngắt an toàn khi biến động điện áp và dòng điện

Bộ vi xử lý lập trình cơ chế xử lý sự cố dựa trên ba cấp độ phân định rõ ràng:

Cấp độ thứ nhất dành cho các cảnh báo sớm khi thông số chớm vượt ngưỡng. Ví dụ, khi điện áp của một cell pin đạt mức 3600 millivolt, hệ thống gửi cảnh báo và duy trì độ trễ 3 giây trước khi ghi nhận trạng thái. Nếu điện áp giảm về mức 3500 millivolt, cảnh báo sẽ tự động xóa.

Cấp độ thứ hai kích hoạt khi thông số tiếp tục gia tăng. Nếu điện áp cell chạm mốc 3650 millivolt, hệ thống sẽ thực hiện ngắt kênh sạc để bảo vệ lõi pin. Đối với sự cố quá dòng sạc hoặc quá dòng xả ở mức 130 Ampere, hệ thống duy trì độ trễ 2 giây trước khi tạm ngắt mạch.

Cấp độ thứ ba là cấp độ bảo vệ ngắt khẩn cấp. Khi điện áp cell vượt quá 3700 millivolt hoặc hạ xuống dưới 2800 millivolt, hệ thống sẽ ngắt hoàn toàn kết nối. Trường hợp dòng điện xả đột ngột vọt lên mức 150 Ampere, rơ le sẽ dứt khoát ngắt mạch chỉ trong thời gian 1 giây. Nếu sự cố quá dòng xuất hiện liên tiếp 10 lần, hệ thống sẽ khóa trạng thái an toàn và bắt buộc phải có sự can thiệp của kỹ thuật viên để mở lại.

Công nghệ dập lửa 15S và kiểm soát nhiệt độ môi trường

Bên cạnh các thuật toán bảo vệ bằng phần mềm và mạch điện tử, pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles còn sở hữu giải pháp an toàn thụ động hàng đầu. Bên trong mỗi khối pin được tích hợp module chữa cháy tự động. Khi phát hiện nhiệt độ tăng cao bất thường hoặc có dấu hiệu phát sinh ngọn lửa bên trong khoang chứa, module sẽ tự động kích hoạt hóa chất dập lửa dập tắt nguy cơ cháy nổ trong vòng 15 giây ngắn ngủi.

Về khía cạnh quản lý nhiệt độ, hệ thống theo dõi sát sao nhiệt độ cell pin và nhiệt độ môi trường xung quanh. Trong quá trình sạc, nếu nhiệt độ cell vượt quá 50 độ C, lệnh dừng sạc được phát ra lập tức. Ngược lại, khi nhiệt độ hạ xuống dưới 0 độ C, hệ thống ngắt sạc để tránh hiện tượng mạ lithium gây ngắn mạch nội bộ. Đối với chế độ xả, giới hạn nhiệt độ trên được mở rộng lên đến 55 độ C và giới hạn dưới cho phép hoạt động ở mức âm 15 độ C, đảm bảo khả năng cung cấp điện liên tục ngay cả trong điều kiện thời tiết khắc nghiệt.

Khả năng ghép tầng mô-đun và tương thích biến tần hybrid

Pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles được xây dựng theo triết lý thiết kế mô đun xếp chồng. Thiết kế này loại bỏ các đường dây cáp rườm rà giữa các khối pin thành phần, tạo nên cấu trúc tủ nguyên khối thẩm mỹ cao, phù hợp cho nhiều không gian lắp đặt.

Khả năng mở rộng của hệ thống rất linh hoạt, hỗ trợ người dùng kết nối xếp chồng tối đa lên tới 12 module pin. Việc ghép nối này cho phép tùy biến dung lượng năng lượng từ mức cơ bản đến các quy mô khổng lồ phục vụ cho nhu cầu của các xưởng sản xuất hay tòa nhà thương mại.

Để đảm bảo khả năng vận hành trơn tru trong các hệ thống điện mặt trời, giao tiếp giữa pin và biến tần đóng vai trò quyết định. Sản phẩm hỗ trợ các chuẩn truyền thông công nghiệp phổ biến bao gồm CAN, RS485 và RS232. Giao thức kết nối qua cổng CAN đã được lập trình sẵn để tương thích hoàn toàn với danh sách dài các thương hiệu biến tần hybrid áp cao hàng đầu trên thị trường. Danh sách này bao gồm Deye, Growatt, GoodWe, Sofar, INVT, Atess, Megarevo, Koyoe và Pylontech. Nhờ đó, việc cài đặt hệ thống trở nên nhanh chóng, biến tần có thể đọc chính xác các thông số trạng thái dung lượng SOC, trạng thái sức khỏe SOH, dòng điện và điện áp từ bộ điều khiển trung tâm.

Khuyến nghị vận hành, lắp đặt và bảo trì đúng chuẩn kỹ thuật

Để hệ thống pin vận hành an toàn và đạt được đúng tuổi thọ 6.000 chu kỳ như thiết kế, việc tuân thủ các chỉ dẫn lắp đặt và bảo dưỡng từ tài liệu hướng dẫn sử dụng là điều bắt buộc.

Quy trình thi công lắp đặt phải tuân thủ nghiêm ngặt các tiêu chuẩn về môi trường và cơ sở hạ tầng:

Nơi đặt tủ pin phải là không gian kín trong nhà, khô ráo, tránh xa tầm tay của trẻ em và động vật. Tuyệt đối không đặt thiết bị gần các nguồn nhiệt, nơi có thể phát sinh tia lửa điện hoặc vị trí bị ánh nắng mặt trời chiếu trực tiếp.
Nền nhà hoặc sàn lắp đặt phải làm bằng vật liệu chống cháy, có khả năng chịu tải trọng lớn vì tổng khối lượng của tủ hệ thống có thể vượt quá 247 kg.
Khi tiến hành thao tác đấu nối điện, kỹ thuật viên phải tuân thủ đúng trình tự bật tắt nguồn. Khi khởi động hệ thống, cần hoàn thành việc đấu nối dây cáp công suất giữa đầu ra pin và biến tần, kiểm tra kỹ cực dương B cộng và cực âm B trừ, sau đó mới bật công tắc nguồn của khối pin. Khi tắt hệ thống, phải ngắt công tắc của tải và biến tần trước, sau đó mới tắt công tắc của khối pin.

Đối với công tác bảo dưỡng và lưu kho, nếu pin không được đưa vào sử dụng ngay sau khi sản xuất, thiết bị cần được lưu trữ trong môi trường đáp ứng các điều kiện nhiệt độ và độ ẩm tiêu chuẩn. Quy định bảo dưỡng lưu kho như sau:

Ở dải nhiệt độ từ âm 10 đến 25 độ C, độ ẩm từ 5 đến 70 phần trăm, thời gian lưu kho tối đa là 12 tháng, mức dung lượng SOC duy trì từ 30 đến 60 phần trăm.
Ở dải nhiệt độ từ 25 đến 35 độ C, độ ẩm từ 5 đến 70 phần trăm, thời gian lưu kho tối đa là 6 tháng, mức dung lượng SOC duy trì từ 30 đến 60 phần trăm.
Ở dải nhiệt độ từ 35 đến 45 độ C, độ ẩm từ 5 đến 70 phần trăm, thời gian lưu kho tối đa là 3 tháng, mức dung lượng SOC duy trì từ 30 đến 60 phần trăm.

Mọi trường hợp lưu trữ ở nhiệt độ dưới âm 10 độ C hoặc trên 45 độ C đều bị nghiêm cấm vì sẽ gây hư hỏng vĩnh viễn cấu trúc hóa học của pin. Trường hợp pin bị xả quá sâu dẫn đến độ sâu xả DOD đạt 90 phần trăm, thiết bị bắt buộc phải được cắm sạc lại trong vòng 15 ngày nếu ở nhiệt độ dưới 25 độ C, hoặc trong vòng 12 giờ nếu ở nhiệt độ trên 35 độ C để tránh làm hỏng các cell pin.

Tóm lại, Pin lưu trữ áp cao BSB-ESS-51.2V-100Ah-HV-Premium 6.000 Cycles là một giải pháp tích trữ năng lượng toàn diện. Với sự kết hợp giữa lõi pin EVE Grade A, hệ thống quản lý BMS thông minh, cơ chế dập lửa tự động và khả năng tương thích rộng rãi với các dòng biến tần phổ biến, thiết bị mang lại sự an tâm tuyệt đối và hiệu quả kinh tế lâu dài cho người sử dụng.
