Biến Tần Hòa Lưới DEYE 110KW 3 PHA SUN-110K-G03 – Biến Tần 6 MPPT

Trong một hệ thống điện mặt trời công suất lớn, biến tần không chỉ đảm nhiệm việc chuyển đổi điện năng từ các tấm pin mà còn liên quan trực tiếp đến khả năng tiếp nhận nguồn PV, quản lý các chuỗi pin, đáp ứng điều kiện lưới điện và bảo vệ thiết bị trong quá trình vận hành. Vì vậy, việc lựa chọn biến tần cần dựa trên toàn bộ thông số kỹ thuật thay vì chỉ nhìn vào công suất định mức.

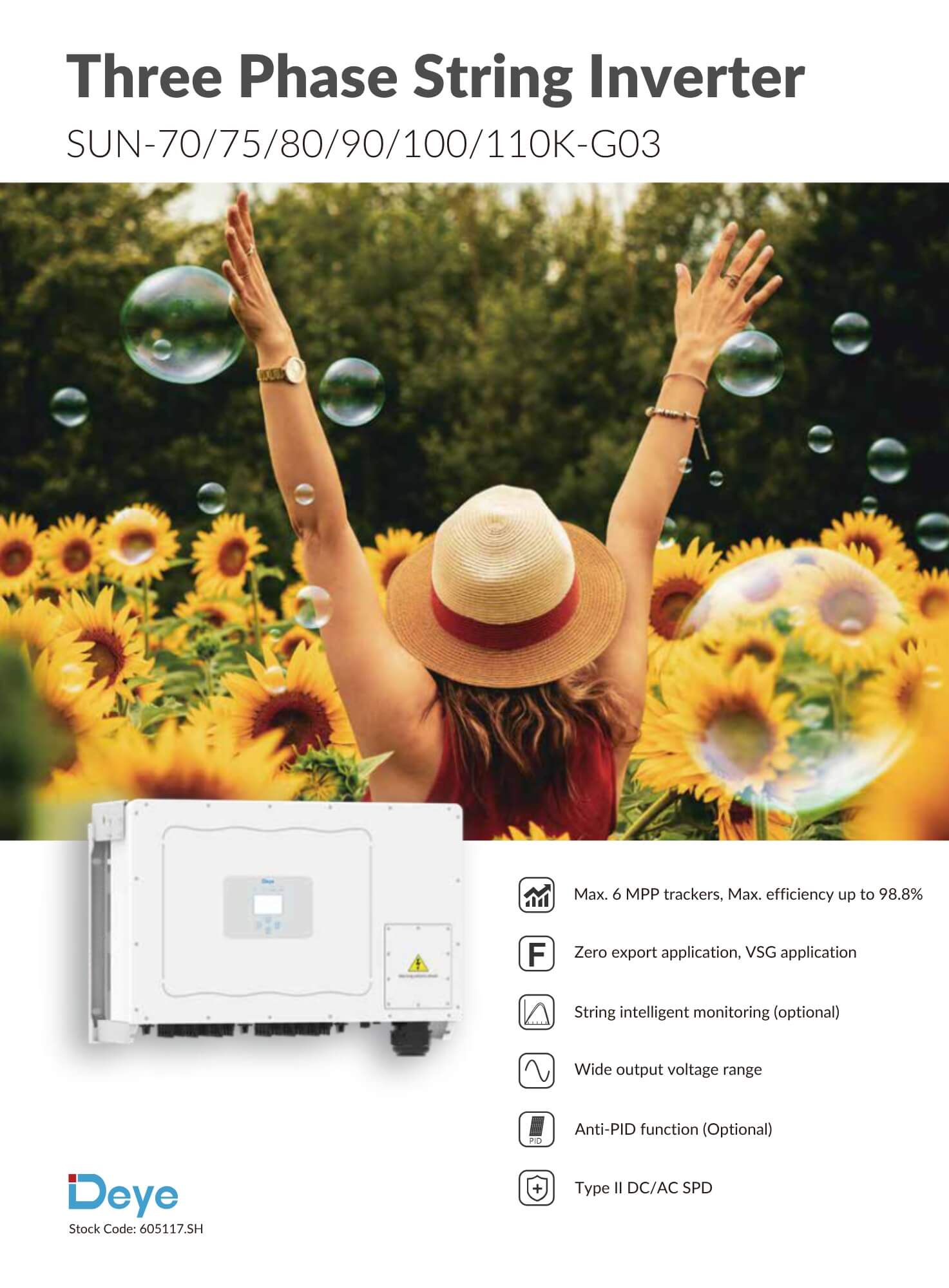

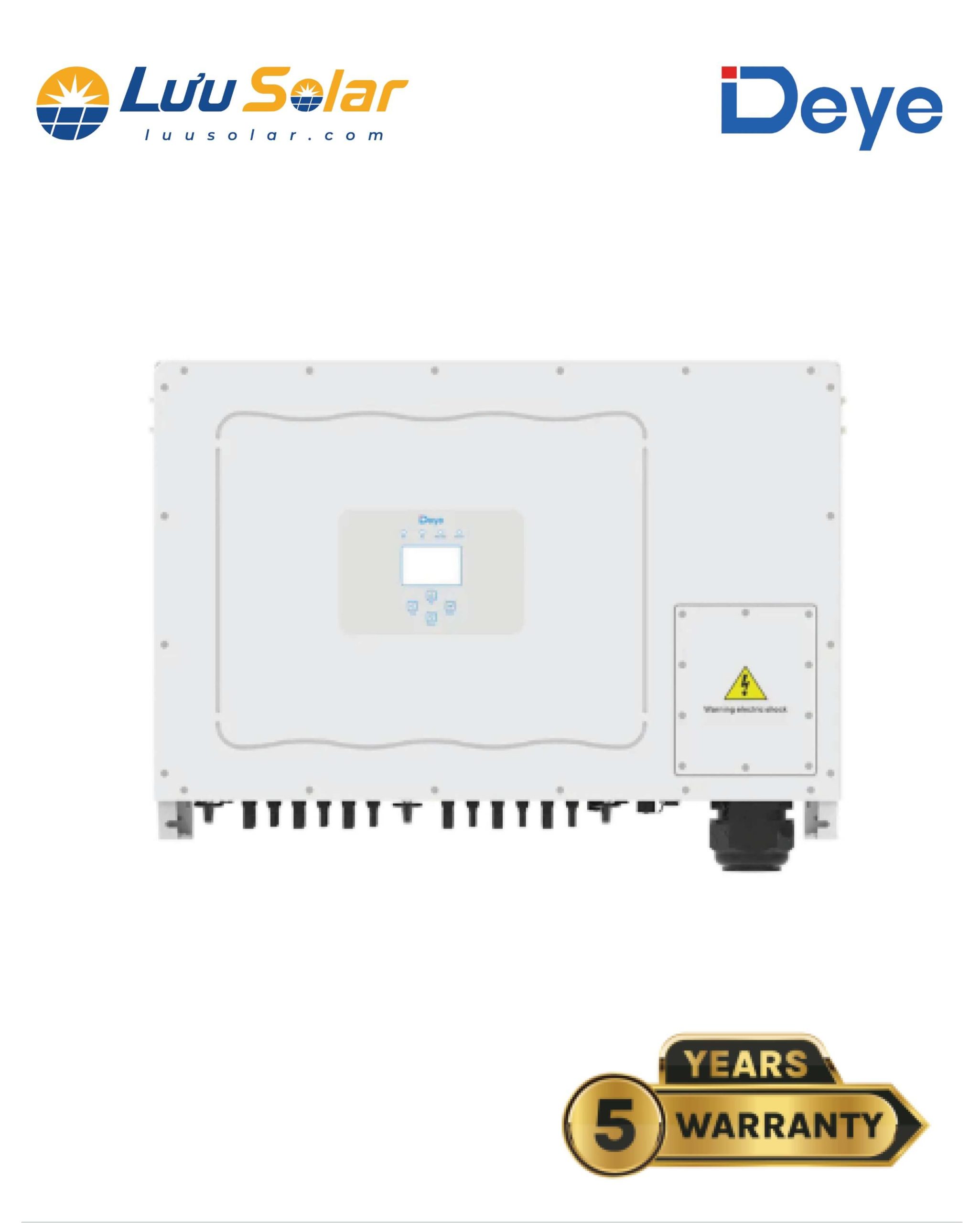

DEYE 110KW 3 PHA SUN-110K-G03 là biến tần chuỗi 3 pha thuộc dòng SUN-70/75/80/90/100/110K-G03 của Deye. Theo tài liệu kỹ thuật được cung cấp, thiết bị có công suất AC định mức 110 kW, công suất PV đầu vào tối đa 150 kW, tối đa 6 MPP trackers và hiệu suất tối đa 98,8%. Datasheet cũng ghi nhận các tính năng như Zero Export, VSG, giám sát chuỗi thông minh tùy chọn và SPD Type II ở cả phía DC/AC.

Những thông số này cho thấy SUN-110K-G03 được định hướng cho các hệ thống cần biến tần công suất lớn, đồng thời đòi hỏi khả năng quản lý nhiều đầu vào PV và nhiều lớp bảo vệ trong quá trình vận hành.

DEYE 110KW 3 PHA SUN-110K-G03 có gì đáng chú ý?

Điểm đầu tiên cần phân biệt là công suất AC định mức 110 kW và công suất PV đầu vào tối đa 150 kW là hai thông số khác nhau. Trong datasheet, SUN-110K-G03 được ghi nhận với mức công suất PV đầu vào tối đa 150 kW, trong khi công suất AC đầu ra định mức là 110 kW và công suất biểu kiến AC tối đa đạt 121 kVA.

Thiết bị sử dụng cấu hình 3L/N/PE, hỗ trợ điện áp đầu ra 220/380 V hoặc 230/400 V và tần số lưới trong các dải 50 Hz hoặc 60 Hz được tài liệu quy định. Đây là những thông số cần được đối chiếu với thiết kế điện thực tế trước khi lựa chọn và đưa thiết bị vào hệ thống.

Một điểm đáng chú ý khác nằm ở hệ thống MPPT. Dòng sản phẩm này hỗ trợ tối đa 6 MPP Trackers, cho phép thiết bị quản lý nhiều nhóm đầu vào PV. Datasheet thể hiện cấu hình 6 MPPT với các chuỗi được phân bổ theo từng bộ theo thiết kế của thiết bị.

Bên cạnh đó, Deye công bố một số tính năng tùy chọn như String Intelligent Monitoring, Anti-PID, AFCI, trong khi Zero Export và VSG cũng được nêu trong phần tính năng của dòng sản phẩm. Cần lưu ý rằng những tính năng được ghi rõ là “Optional” phụ thuộc vào cấu hình hoặc tùy chọn của thiết bị, do đó không nên mặc định mọi phiên bản đều có sẵn.

DEYE 110KW 3 PHA SUN-110K-G03 tối ưu đầu vào PV như thế nào?

Để đánh giá một biến tần công suất 110 kW, công suất AC chỉ là một phần của câu chuyện. Phía DC cần được xem xét đồng thời vì đây là nơi nguồn điện từ hệ thống pin mặt trời được đưa vào biến tần.

Với SUN-110K-G03, công suất PV đầu vào tối đa là 150 kW, điện áp PV tối đa 1.000 V, điện áp khởi động 250 V và dải điện áp MPPT được tài liệu ghi nhận ở mức 200–850 V. Điện áp PV định mức là 600 V.

Các thông số này có ý nghĩa trực tiếp khi thiết kế chuỗi pin. Không nên chỉ cộng công suất của các tấm pin rồi kết luận hệ thống tương thích với biến tần. Điện áp của chuỗi, dòng điện vận hành và dòng ngắn mạch cũng cần nằm trong giới hạn mà thiết bị cho phép.

Theo bảng PV String Input Data, thiết bị có 6 MPP Trackers. Datasheet thể hiện dòng điện vận hành tối đa ở các đầu vào MPPT theo cấu hình 40 A cho mỗi nhánh được liệt kê, trong khi dòng ngắn mạch tối đa được thể hiện ở mức 60 A theo cấu hình tương ứng.

Điều này đặc biệt quan trọng khi kỹ thuật viên lựa chọn module, tính số lượng tấm pin trong từng string và phân bổ string vào các MPPT. Một thiết kế đúng không chỉ cần đáp ứng tổng công suất PV mà còn phải kiểm tra điện áp ở các điều kiện vận hành khác nhau và dòng điện tại từng đầu vào.

6 MPPT mang lại ý nghĩa gì khi thiết kế hệ thống?

MPPT là bộ phận giúp biến tần tìm và duy trì điểm công suất phù hợp của nguồn PV trong giới hạn hoạt động cho phép. Với 6 MPPT, SUN-110K-G03 có nhiều kênh theo dõi điểm công suất hơn so với các thiết bị có số lượng MPPT thấp hơn.

Trong thực tế thiết kế, điều này có thể hữu ích khi hệ thống có nhiều nhóm chuỗi PV cần được phân bổ theo các hướng hoặc điều kiện bức xạ khác nhau. Tuy nhiên, không nên hiểu đơn giản rằng “nhiều MPPT luôn tạo ra nhiều điện hơn”. Hiệu quả thực tế còn phụ thuộc vào cách bố trí module, cấu hình string, hướng lắp đặt, bóng che và thiết kế toàn hệ thống.

Vì vậy, giá trị của 6 MPPT nằm ở khả năng phân bổ và quản lý các nhóm đầu vào PV, chứ không phải một cam kết cố định về sản lượng điện. Đây cũng là lý do thông số MPPT nên được xem xét cùng điện áp, dòng điện và công suất PV tối đa.

Thông số kỹ thuật SUN-110K-G03 cần biết trước khi lựa chọn

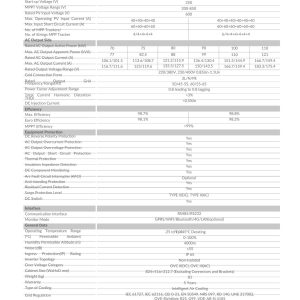

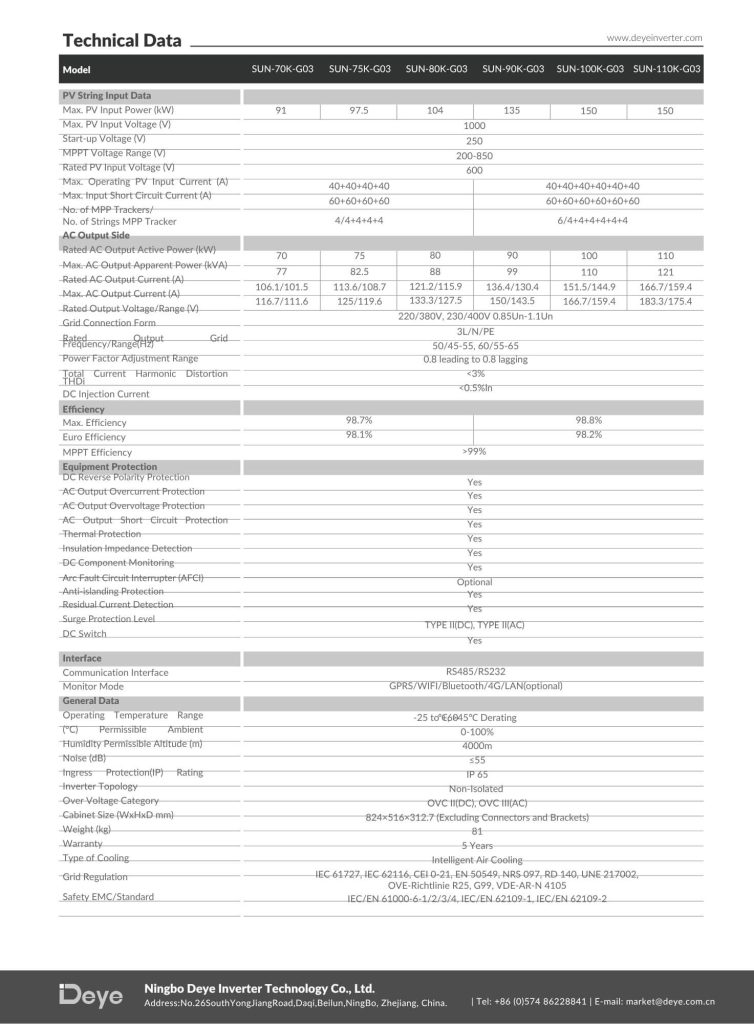

Một trong những cách đáng tin cậy nhất để đánh giá biến tần là đưa các thông số quan trọng về cùng một bảng thay vì chỉ mô tả bằng lời. Dưới đây là những dữ liệu chính của SUN-110K-G03 theo tài liệu kỹ thuật được cung cấp:

Hạng mục	Thông số SUN-110K-G03
Công suất PV đầu vào tối đa	150 kW
Công suất AC định mức	110 kW
Công suất AC biểu kiến tối đa	121 kVA
Số MPP Trackers	6
Điện áp PV tối đa	1.000 V
Điện áp khởi động	250 V
Dải điện áp MPPT	200–850 V
Điện áp PV định mức	600 V
Hiệu suất tối đa	98,8%
Hiệu suất MPPT	>99%
THDi	<3%
Điện áp đầu ra	220/380 V; 230/400 V
Cấp bảo vệ	IP65
Làm mát	Intelligent Air Cooling
Kích thước	824 × 516 × 312,7 mm
Trọng lượng	81 kg
Độ cao cho phép	4.000 m
Bảo hành	5 năm

Các giá trị trên được tổng hợp trực tiếp từ bảng thông số kỹ thuật của SUN-110K-G03 trong tài liệu sản phẩm.
Bảng thông số cho thấy thiết bị có sự phân tách khá rõ giữa khả năng tiếp nhận phía PV và khả năng xuất AC. Khi thiết kế hệ thống, kỹ thuật viên cần kiểm tra cả hai phía thay vì lựa chọn biến tần chỉ dựa vào con số 110 kW.

Ngoài công suất, điện áp và dòng điện, khả năng tương thích với lưới điện cũng là yếu tố cần được xác nhận. Datasheet ghi nhận THDi dưới 3%, dải điều chỉnh hệ số công suất từ 0,8 dẫn đến 0,8 trễ và các mức điện áp đầu ra được quy định cụ thể.

Khả năng vận hành và hiệu suất của biến tần 110 kW

SUN-110K-G03 có hiệu suất tối đa 98,8% và hiệu suất MPPT lớn hơn 99% theo tài liệu kỹ thuật. Đây là hai chỉ số khác nhau: hiệu suất MPPT phản ánh khả năng theo dõi điểm công suất của nguồn PV, còn hiệu suất tối đa thể hiện mức hiệu quả chuyển đổi của biến tần trong điều kiện tương ứng.
Thiết bị cũng có THDi <3% và phạm vi điều chỉnh hệ số công suất từ 0,8 leading đến 0,8 lagging. Những thông số này có ý nghĩa khi đánh giá cách biến tần tương tác với hệ thống điện xoay chiều và yêu cầu của lưới.

Một thông số khác là dòng điện thành phần DC ở mức dưới 0,5% In. Việc công bố các chỉ số liên quan đến chất lượng điện đầu ra giúp người thiết kế có thêm cơ sở khi đối chiếu thiết bị với yêu cầu của hệ thống.

Điều quan trọng là không nên biến các con số hiệu suất thành những cam kết về sản lượng điện thực tế. Hiệu suất của toàn hệ thống còn chịu ảnh hưởng bởi module PV, nhiệt độ, bức xạ, dây dẫn, điều kiện lắp đặt, cấu hình string và nhiều yếu tố khác. Datasheet chỉ cung cấp thông số hiệu suất của bản thân biến tần.

Kích thước, IP65 và điều kiện môi trường hoạt động

SUN-110K-G03 có cấp bảo vệ IP65, sử dụng phương thức Intelligent Air Cooling. Thiết bị được quy định hoạt động trong khoảng nhiệt độ từ -25 đến +60°C; tài liệu lưu ý rằng khi nhiệt độ vượt 45°C, thiết bị có hiện tượng giảm công suất. Độ ẩm môi trường được ghi nhận từ 0–100% và độ cao cho phép lên đến 4.000 m.

Đây là nhóm thông tin thường dễ bị bỏ qua khi lựa chọn biến tần công suất lớn. Một thiết bị có công suất phù hợp về mặt lý thuyết vẫn cần được đặt trong môi trường mà giới hạn vận hành của nhà sản xuất cho phép.

Kích thước của SUN-110K-G03 là 824 × 516 × 312,7 mm, chưa bao gồm connector và bracket, với trọng lượng 81 kg. Độ ồn được công bố ở mức ≤55 dB. Những thông số này nên được tính đến khi bố trí không gian lắp đặt, vận chuyển và bảo trì thiết bị.

Thiết bị cũng được công bố bảo hành 5 năm. Tuy nhiên, điều kiện bảo hành thực tế nên được xác nhận theo chính sách của nhà cung cấp tại thời điểm mua hàng thay vì suy diễn thêm từ datasheet.

Hệ thống bảo vệ và giám sát của SUN-110K-G03

Với một biến tần công suất 110 kW, hệ thống bảo vệ là yếu tố không thể tách rời khỏi khả năng vận hành. Datasheet của SUN-110K-G03 liệt kê nhiều cơ chế bảo vệ ở cả phía DC và AC.

Ở phía DC, thiết bị có bảo vệ đảo cực, DC Switch, phát hiện điện trở cách điện và SPD Type II. Ở phía AC, thiết bị có bảo vệ quá dòng đầu ra, quá áp đầu ra, ngắn mạch đầu ra và SPD Type II. Ngoài ra còn có bảo vệ nhiệt, giám sát thành phần DC, phát hiện dòng dư và bảo vệ chống đảo lưới.

Datasheet cũng ghi nhận AFCI là tùy chọn, trong khi Anti-PID được giới thiệu là tùy chọn trong phần tính năng của dòng sản phẩm. String Intelligent Monitoring cũng được ghi rõ là tùy chọn. Vì vậy, khi tư vấn hoặc báo giá, cần xác nhận cấu hình cụ thể thay vì mặc định mọi chức năng đều có sẵn trên cùng một phiên bản.

Hệ thống bảo vệ nhiều lớp có giá trị ở chỗ nó giúp thiết bị giám sát và phản ứng trước nhiều tình trạng bất thường khác nhau. Tuy nhiên, bảo vệ tích hợp trong biến tần không thay thế cho việc thiết kế đúng hệ thống DC/AC, lựa chọn dây dẫn, thiết bị đóng cắt và phương án chống sét phù hợp.

Biến Tần Hòa Lưới DEYE SUN-110K-G03 phù hợp với hệ thống điện mặt trời nào?

Từ các thông số trong datasheet, có thể thấy SUN-110K-G03 hướng đến những hệ thống cần mức công suất AC 110 kW và khả năng tiếp nhận nguồn PV tối đa 150 kW. Tuy nhiên, việc một dự án có phù hợp hay không không thể xác định chỉ bằng hai con số này.

Trước tiên, cần đối chiếu tổng công suất DC dự kiến với giới hạn 150 kW. Sau đó phải kiểm tra điện áp chuỗi và dòng điện tại từng MPPT với giới hạn của biến tần. Điện áp PV tối đa 1.000 V, dải MPPT 200–850 V và các giới hạn dòng đầu vào là những thông số cần được đưa vào quá trình thiết kế.

Tiếp theo là phía AC. Điện áp lưới thực tế cần phù hợp với cấu hình đầu ra được thiết bị hỗ trợ, đồng thời các yêu cầu về tần số, THDi và hệ số công suất cũng cần được xem xét. Datasheet ghi nhận cấu hình kết nối 3L/N/PE và các mức điện áp 220/380 V, 230/400 V.

Điều kiện lắp đặt cũng không nên xem nhẹ. Nếu thiết bị được đặt trong môi trường nhiệt độ cao, cần lưu ý giới hạn trên 45°C có thể dẫn đến giảm công suất. Với công trình ở khu vực cao hơn, cần kiểm tra giới hạn độ cao 4.000 m được nhà sản xuất công bố. Đồng thời, cấp bảo vệ IP65 và phương thức làm mát bằng Intelligent Air Cooling cũng cần được tính đến trong phương án bố trí thiết bị.

Về quản lý hệ thống, SUN-110K-G03 hỗ trợ các phương thức giám sát GPRS, WiFi, Bluetooth, 4G và LAN tùy chọn; giao tiếp RS485/RS232 cũng được cung cấp. Những lựa chọn này có thể được xem xét tùy theo yêu cầu quản lý và kiến trúc giám sát của từng dự án.

Một điểm cuối cùng cần lưu ý là các tính năng như Zero Export, VSG, String Intelligent Monitoring, Anti-PID và AFCI có thể phụ thuộc cấu hình tùy chọn. Vì vậy, khi lựa chọn DEYE 110KW 3 PHA SUN-110K-G03, người mua nên yêu cầu xác nhận đúng phiên bản và tính năng đi kèm trước khi chốt thiết bị.

Cần Tư Vấn Về Biến Tần DEYE 110KW 3 PHA SUN-110K-G03?

DEYE SUN-110K-G03 là biến tần chuỗi 3 pha với công suất AC định mức 110 kW, công suất PV đầu vào tối đa 150 kW, hỗ trợ tối đa 6 MPPT và hiệu suất tối đa 98,8%. Để lựa chọn thiết bị phù hợp, cần xem xét đồng thời công suất hệ thống, điện áp PV, dòng điện đầu vào, cấu hình chuỗi và điều kiện lắp đặt thực tế.

Lưu Solar hỗ trợ khách hàng tìm hiểu về biến tần DEYE, giải đáp các thông số kỹ thuật của SUN-110K-G03 và tư vấn lựa chọn thiết bị dựa trên nhu cầu của từng hệ thống điện năng lượng mặt trời. Các thông số như công suất PV tối đa 150 kW, 6 MPPT, dải điện áp MPPT 200–850 V và điện áp PV tối đa 1.000 V sẽ được xem xét khi đánh giá khả năng đáp ứng của thiết bị.
