Biến Tần Bơm Nước Năng Lượng Mặt Trời 30kW 3 Pha TOP POWER

Khi triển khai hệ thống bơm sử dụng năng lượng mặt trời, biến tần không chỉ là thiết bị chuyển đổi nguồn điện giữa hệ thống pin mặt trời và động cơ bơm. Việc lựa chọn đúng công suất, cấp điện áp, dòng điện và cấu hình nguồn PV còn ảnh hưởng trực tiếp đến khả năng vận hành ổn định của toàn bộ hệ thống. Với những ứng dụng cần công suất lớn, một biến tần 3 pha 30kW cần được đánh giá dựa trên thông số kỹ thuật thực tế thay vì chỉ nhìn vào công suất danh định.

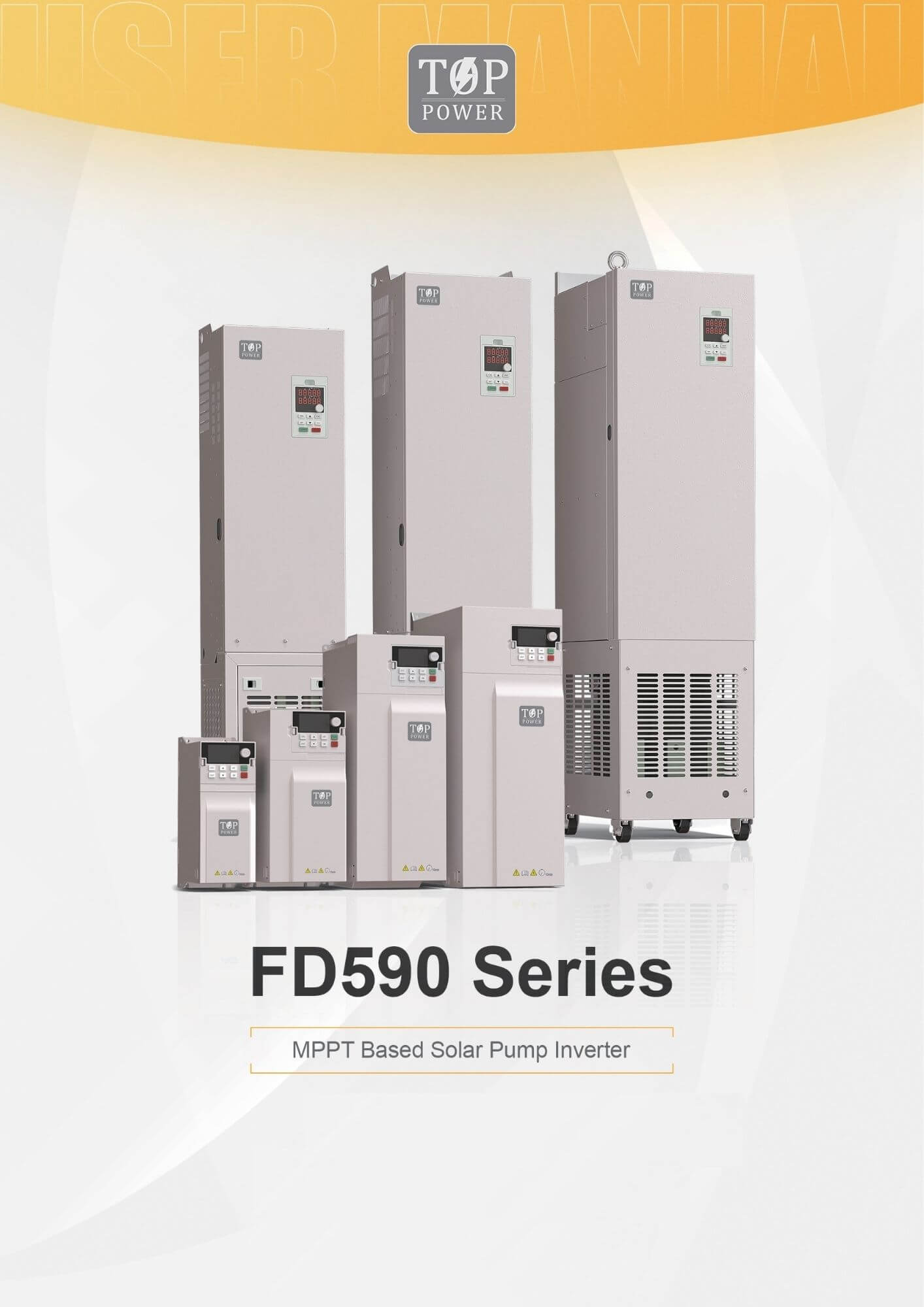

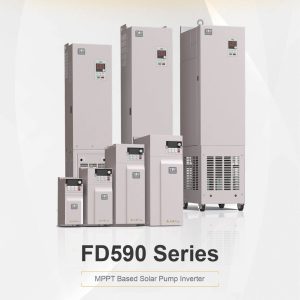

Biến tần bơm nước năng lượng mặt trời 30kW 3 pha TOP POWER sử dụng model FD590-030G-4, thuộc dòng FD590 solar pump inverter. Theo tài liệu kỹ thuật, model này có công suất định mức 30kW, cấp điện áp AC 3 pha 380V và được thiết kế để kết nối với nguồn điện từ hệ thống PV cũng như động cơ bơm nước.

Điểm đáng chú ý là tài liệu không chỉ cung cấp thông số công suất mà còn đưa ra các mức điện áp DC, dòng điện, cấu hình module PV tham khảo, yêu cầu lắp đặt và quy trình chạy thử. Đây là những dữ liệu quan trọng để đánh giá sản phẩm trước khi đưa vào một hệ thống bơm thực tế.

Tổng quan về biến tần bơm nước năng lượng mặt trời 30kW 3 pha TOP POWER

FD590-030G-4 là phiên bản 30kW thuộc dòng biến tần bơm nước năng lượng mặt trời FD590 dành cho hệ thống điện 3 pha 380V. Trong cách đặt mã của tài liệu, FD590 là tên dòng sản phẩm, phần 30G thể hiện mức công suất 30kW và hậu tố -4 tương ứng với cấp điện áp AC 3 pha 380V, với phạm vi điện áp từ 380V (-15%) đến 440V (+10%).

Về nguyên lý kết nối, biến tần nhận nguồn DC từ các tấm pin mặt trời qua các cực PV (+) và (-), sau đó tạo nguồn đầu ra 3 pha U, V, W để cấp cho động cơ máy bơm. Tài liệu cũng thể hiện các đầu R, S, T dành cho nguồn AC 3 pha kết nối với lưới điện, trong khi đầu nối đất PE được yêu cầu nối đất tin cậy.

Điều này cho thấy khi thiết kế hệ thống, không nên xem biến tần 30kW như một thiết bị độc lập. Công suất của biến tần cần được đặt trong mối quan hệ với động cơ bơm, hệ thống tấm pin, điện áp DC, dây dẫn và các thiết bị bảo vệ đi kèm.

Vì sao biến tần bơm nước năng lượng mặt trời 30kW 3 pha TOP POWER phù hợp hệ thống công suất lớn?

Với model FD590-030G-4, công suất định mức là 30kW. Tài liệu kỹ thuật ghi nhận dòng điện đầu vào định mức 70A, dòng điện đầu ra định mức 60A và dòng DC đầu vào tối đa 81A. Đây là những thông số cần được đối chiếu khi lựa chọn thiết bị cho một động cơ bơm cụ thể.

Ở góc độ thiết kế, con số 30kW chỉ cho biết cấp công suất của biến tần. Để xác định thiết bị có phù hợp với một hệ thống cụ thể hay không, cần tiếp tục kiểm tra công suất và thông số định mức của động cơ, cấp điện áp, dòng điện làm việc cũng như cấu hình nguồn PV.

Một ưu điểm về mặt lựa chọn hệ thống là dòng FD590 có nhiều cấp công suất trong phiên bản 380V 3 pha, từ 0,75kW đến 500kW. Vì vậy, model 30kW nằm trong một dải sản phẩm có khả năng đáp ứng nhiều cấp công suất bơm khác nhau.

Điện áp DC và điểm MPP cần quan tâm khi chọn cấu hình PV

Đối với phiên bản 3 pha 380V, tài liệu quy định điện áp DC tối đa ở mức 900V, điện áp khởi động 300V, điện áp DC vận hành tối thiểu 250V, dải điện áp DC khuyến nghị 300–800V và điện áp MPP khuyến nghị 550V.

Các giá trị này rất quan trọng khi thiết kế chuỗi pin mặt trời. Điện áp của các module mắc nối tiếp không thể lựa chọn tùy ý chỉ dựa trên tổng công suất Wp. Cấu hình phải được tính toán để điện áp của chuỗi nằm trong vùng vận hành phù hợp của biến tần, đồng thời không vượt quá giới hạn DC tối đa.

Nói cách khác, công suất của dàn pin và điện áp của chuỗi pin là hai vấn đề cần được xem xét song song. Một hệ thống có tổng công suất module phù hợp nhưng cấu hình điện áp không phù hợp vẫn có thể không đáp ứng yêu cầu vận hành của biến tần.

Cấu hình tấm pin tham khảo cho FD590-030G-4

Tài liệu FD590 đưa ra cấu hình module PV tham khảo riêng cho model FD590-030G-4. Với module 250Wp, cấu hình được liệt kê là 18 tấm mỗi string × 8 string. Với module 300Wp, cấu hình là 15 tấm mỗi string × 8 string.

Đây nên được xem là cấu hình tham khảo từ tài liệu kỹ thuật, không nên hiểu là một công thức áp dụng cứng cho mọi dự án. Khi triển khai thực tế, việc lựa chọn module, số lượng tấm nối tiếp/song song và thiết kế bảo vệ vẫn cần được kiểm tra theo thông số thực tế của tấm pin và điều kiện hệ thống.

Thông số kỹ thuật biến tần TOP POWER 30kW 3 pha

Thông số kỹ thuật là cơ sở quan trọng nhất để đánh giá FD590-030G-4 có phù hợp với một hệ thống bơm cụ thể hay không. Thay vì chỉ quan tâm đến công suất 30kW, người thiết kế cần nhìn đồng thời vào điện áp AC, dòng điện đầu ra, giới hạn dòng DC và dải điện áp PV.

Theo tài liệu FD590, model 30kW có các thông số chính như sau.

Điểm cần chú ý là 30kW không phải thông số duy nhất dùng để lựa chọn biến tần. Chẳng hạn, dòng điện đầu ra định mức của model là 60A, vì vậy khi ghép với động cơ bơm cần kiểm tra dòng điện định mức của động cơ có nằm trong khả năng đáp ứng của biến tần hay không. Tương tự, phía DC cần kiểm tra cả điện áp và dòng điện của hệ thống PV.

Về nguồn AC, model thuộc nhóm 3 pha 380V, với dải điện áp AC được tài liệu quy định từ 380V (-15%) đến 440V (+10%). Đây là thông tin cần đặc biệt lưu ý khi sản phẩm được sử dụng trong hệ thống có nguồn điện AC dự phòng hoặc nguồn lưới.

Một điểm khác cũng đáng quan tâm là FD590 có các đầu vào và đầu ra điều khiển dành cho việc thiết lập, giám sát và điều khiển vận hành. Tài liệu mô tả các tín hiệu analog như AI1, AO cùng các kết nối điều khiển; đối với thiết bị từ 30kW trở lên, phần cấp nguồn và mạch điều khiển cũng có cấu hình riêng.

Vì vậy, khi tư vấn sản phẩm, không nên chỉ hỏi khách hàng “bơm bao nhiêu kW?”. Thông tin hữu ích hơn là xác định công suất động cơ, điện áp, dòng điện định mức, loại nguồn hiện có và cấu hình hệ thống PV dự kiến. Những dữ liệu này giúp việc lựa chọn biến tần có cơ sở kỹ thuật rõ ràng hơn.

Kết nối và lắp đặt biến tần bơm nước năng lượng mặt trời 30kW

Đối với hệ thống sử dụng biến tần solar pump, phần lắp đặt có vai trò rất quan trọng bởi thiết bị phải làm việc đồng thời với nguồn PV DC và động cơ AC. Tài liệu FD590 yêu cầu các công việc lắp đặt phải được thực hiện bởi người có chuyên môn và tuân thủ các quy định liên quan tại nơi lắp đặt.

Sơ đồ kết nối cơ bản gồm nguồn PV đi vào các cực (+), (-) của biến tần; nguồn AC 3 pha kết nối tại R, S, T; còn U, V, W là đầu ra 3 pha kết nối với động cơ máy bơm. Thiết bị cũng phải được nối đất an toàn.

Tài liệu đặc biệt yêu cầu lắp DC circuit breaker Q1 làm thiết bị bảo vệ cho đầu vào DC từ PV. Nếu các module được kết nối song song, cần lựa chọn hộp bus chuyên dụng cho hệ thống quang điện. Khi khoảng cách giữa module PV và biến tần vượt quá 10m, tài liệu yêu cầu xem xét cấu hình chống sét Type II ở đầu vào DC. Nếu khoảng cách giữa biến tần và máy bơm vượt quá 50m, tài liệu khuyến nghị sử dụng output reactor.

Điều kiện môi trường và khoảng cách lắp đặt

Tài liệu quy định biến tần nên được lắp đặt trong nhà, với nhiệt độ môi trường từ -10°C đến +50°C. Khi nhiệt độ vượt 40°C, dòng điện đầu ra cần giảm 1% cho mỗi 1°C tăng thêm; tài liệu không khuyến nghị sử dụng thiết bị ở môi trường trên 50°C.

Đây là điểm cần chú ý trong điều kiện khí hậu nóng. Việc đặt biến tần ở khu vực kín, bí hoặc hấp thụ nhiệt mạnh có thể làm điều kiện làm việc thực tế khác đáng kể so với môi trường thông thoáng.

Khi lắp đặt, tài liệu yêu cầu khoảng hở tối thiểu 100mm cho các vị trí B và C trong cấu hình lắp đặt. Với dòng 30–37kW/380V, bản vẽ cơ khí của tài liệu ghi kích thước tổng thể nhóm thiết bị là 172 × 430 × 230mm.

Ngoài ra, cáp nguồn, cáp động cơ và cáp điều khiển cần được lựa chọn, đi dây đúng yêu cầu. Tài liệu cũng nhấn mạnh việc tách đường dây điều khiển khỏi đường dây công suất và đảm bảo hệ thống nối đất đáp ứng yêu cầu.

Lưu ý khi lựa chọn và vận hành biến tần bơm nước TOP POWER 30kW

Một sản phẩm 30kW chỉ phát huy đúng khả năng khi được lựa chọn và cài đặt dựa trên thông số thực tế của hệ thống. Vì vậy, trước khi quyết định sử dụng FD590-030G-4, nên xác định đầy đủ thông tin của động cơ bơm và nguồn PV thay vì chỉ dựa vào tên công suất.

Trước hết, cần đối chiếu công suất và thông số định mức của động cơ với khả năng của biến tần. Sau đó kiểm tra điện áp AC, dòng điện động cơ và cấu hình PV. Phía DC phải đặc biệt lưu ý giới hạn điện áp tối đa 900V, dải vận hành khuyến nghị 300–800V và dòng DC tối đa 81A của model 30kW.

Trong quá trình lắp đặt, tài liệu yêu cầu kiểm tra khả năng chịu dòng của cáp nguồn và cáp động cơ; kiểm tra các phụ kiện như reactor, filter và DC reactor nếu được sử dụng; kiểm tra nối đất, khoảng cách lắp đặt và phương pháp lắp đặt. Các đầu nối cũng cần được siết đúng yêu cầu, đồng thời không để lại vít, dây hoặc vật dẫn điện bên trong thiết bị.

Sau khi hoàn thành lắp đặt, không nên đưa thiết bị vào vận hành ngay theo kiểu thử và điều chỉnh tùy ý. Quy trình commissioning trong tài liệu yêu cầu thiết lập đúng thông số động cơ, lựa chọn chế độ điều khiển phù hợp và xem xét autotuning. Nếu có thể tách biến tần khỏi tải, có thể thực hiện dynamic parameter autotuning; nếu không, tài liệu đề cập phương án static autotuning.

Tiếp đó, thời gian tăng tốc và giảm tốc cần được điều chỉnh theo điều kiện tải thực tế. Khi chạy thử, cần kiểm tra chiều quay của động cơ; nếu chiều quay ngược với yêu cầu, tài liệu hướng dẫn thay đổi chiều quay bằng cách đổi bất kỳ hai pha dây động cơ. Sau khi hoàn tất, các thông số vận hành cần được thiết lập theo điều kiện thực tế của hệ thống.

Điểm quan trọng ở đây là không nên xem việc cài đặt biến tần 30kW như một thao tác mặc định giống nhau cho mọi máy bơm. Thông số động cơ, tải, cấu hình PV và điều kiện lắp đặt có thể khác nhau. Chính vì vậy, việc đọc tài liệu kỹ thuật và thực hiện commissioning theo đúng quy trình là một phần không thể tách rời khi triển khai sản phẩm.

Cần Tư Vấn Về Biến Tần Bơm Nước Năng Lượng Mặt Trời 30kW?

TOP POWER FD590-030G-4 là biến tần bơm nước năng lượng mặt trời công suất 30kW, 3 pha 380–440V, phù hợp cho hệ thống bơm sử dụng nguồn điện từ PV. Việc lựa chọn thiết bị cần dựa trên công suất động cơ và cấu hình hệ thống thực tế.
