Bộ Chuyển Nguồn Tự Động ATS 2P 100A LYDQ LYQ3-100E/2P Chuyển Mạch Tốc Độ Cao

Trong các hệ thống điện hiện đại, việc duy trì dòng điện liên tục và không bị gián đoạn là yếu tố then chốt để bảo vệ thiết bị điện tử cũng như duy trì sinh hoạt, vận hành kinh doanh. Sự cố mất điện lưới đột ngột hay việc sụt áp không chỉ gây gián đoạn công việc mà còn dễ làm hư hỏng các linh kiện điện tử nhạy cảm.

Những hiện tượng biến áp thất thường hay ngắt điện đột ngột có thể tạo ra các pha sốc điện nghiêm trọng. Điều này trực tiếp đe dọa đến tuổi thọ của hệ thống máy chủ, hệ thống camera an ninh, thiết bị lưu trữ dữ liệu cũng như các thiết bị điện gia dụng có giá trị cao. Thêm vào đó, tại các công trình kinh doanh, việc gián đoạn nguồn điện dù chỉ trong vài phút cũng có thể dẫn đến tổn thất lớn về doanh thu, làm ngưng trệ quy trình làm việc và ảnh hưởng tiêu cực đến trải nghiệm của khách hàng.

Thực tế vận hành cho thấy việc thao tác đảo nguồn thủ công bằng tay thông qua các cầu dao đảo chiều truyền thống bộc lộ rất nhiều hạn chế. Phương pháp thủ công này không chỉ tiêu tốn thời gian xử lý mà còn tiềm ẩn nguy cơ mất an toàn điện rất cao như gây ra hồ quang điện hay nhầm lẫn pha khi người vận hành thao tác trong điều kiện thiếu sáng hoặc thiếu chuyên môn kỹ thuật.

Để giải quyết triệt để vấn đề này, thiết bị chuyển nguồn tự động đôi (ATS Dual Power) mã LYQ3-100E/2P thương hiệu LYDQ ra đời như một giải pháp chuyển mạch kỹ thuật cao, hoạt động an toàn và có độ tin cậy tuyệt đối cho hạ tầng điện 1 pha.

Sản phẩm đóng đóng vai trò là một “trung tâm điều phối” thông minh, có khả năng tự động giám sát chất lượng nguồn điện đầu vào 24/7. Ngay khi phát hiện sự cố từ nguồn điện chính, hệ thống điều khiển nội bộ sẽ lập tức kích hoạt cơ cấu chấp hành để chuyển sang nguồn dự phòng như máy phát điện hoặc hệ thống điện mặt trời lưu trữ.

Quá trình này diễn ra hoàn toàn tự động, nhanh chóng và mượt mà, loại bỏ triệt để sự phụ thuộc vào con người. Nhờ đó, ATS LYDQ LYQ3-100E/2P không chỉ giúp tối ưu hóa hiệu suất vận hành cho toàn bộ hạ tầng điện mà còn mang lại sự an tâm tuyệt đối cho người sử dụng trong mọi tình huống sự cố.

Phân tích thông số kỹ thuật bộ chuyển nguồn tự động ATS 2P 100A LYDQ LYQ3-100E/2P

Về mặt cấu trúc điện, thiết bị đóng cắt ATS LYDQ LYQ3-100E/2P được thiết kế chuyên biệt cho hệ thống điện 1 pha với cấu hình 2 cực (2P: bao gồm dây Pha – R và dây Trung tính – N). Dòng điện định mức của thiết bị đạt I_e = 100A, cho phép tải công suất lớn, hoàn toàn đáp ứng tốt nhu cầu phụ tải của các hộ gia đình nhiều thiết bị, văn phòng làm việc hay các trạm viễn thông chuyên dụng.

Điểm đắt giá nhất về mặt tiêu chuẩn kỹ thuật của model này là việc đạt cấp độ PC-level theo tiêu chuẩn quốc tế IEC60947-6-1. Trong ngành điện công nghiệp, thiết bị ATS phân cấp PC-level được đánh giá cao hơn hẳn dòng CB-level. ATS dòng CB-level tích hợp bộ ngắt mạch quá tải/ngắn mạch bên trong nên khi xảy ra sự cố cơ khí dễ bị kẹt tiếp điểm. Ngược lại, ATS PC-level tập trung toàn bộ kết cấu cơ khí vào khả năng đóng cắt chuyển nguồn thuần túy, có khả năng chịu đựng dòng ngắn mạch cực lớn mà không làm dính hay hỏng tiếp điểm, mang lại độ an toàn vận hành cao nhất.

Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi được trích xuất chính xác từ tài liệu của nhà sản xuất:

Bảng thông số kỹ thuật	Chi tiết chỉ số vận hành	Ý nghĩa kỹ thuật trong ứng dụng thực tế
Thương hiệu & Model	LYDQ – LYQ3-100E/2P	Mã định danh chính hãng sản phẩm chuyển nguồn tự động đôi.
Dòng điện định mức (I_e)	100A	Khả năng chịu tải liên tục lên tới 100 Amperes.
Số cực đóng cắt	2P	Thiết kế tiêu chuẩn cho dòng điện 1 pha (2 dây R và N).
Cấp kỹ thuật (Category)	PC-level	Chịu dòng ngắn mạch cao, không bị hàn dính tiếp điểm.
Tiêu chuẩn chất lượng	IEC60947-6-1	Tiêu chuẩn quốc tế nghiêm ngặt cho thiết bị chuyển đổi tự động.
Điện áp điều khiển (Input)	AC220V	Khớp hoàn toàn với điện áp lưới sinh hoạt tại Việt Nam.
Thời gian chuyển nguồn	< 50ms (Milliseconds)	Chuyển mạch siêu tốc, thiết bị tải không bị tắt hay reset.
Ngõ ra tín hiệu trạng thái	Thụ động (Passive Output)	Cung cấp cụm tiếp điểm COM, NO, NC để điều khiển thiết bị ngoại vi.
Tuổi thọ cơ học	> 10.000 lần chuyển đổi	Đảm bảo khả năng vận hành bền bỉ qua nhiều năm sử dụng.
Cấp bảo vệ & Nhiệt độ	IP20 / -5°C ~ +40°C	Chống bụi cơ bản, thích hợp lắp đặt trong tủ điện mát mẻ.

Xét về thời gian đáp ứng, thông số dưới 50ms là một ưu điểm vượt trội. Khi nguồn điện chính bị ngắt, thời gian chuyển sang nguồn dự phòng diễn ra trong chưa đầy 1/20 giây. Khoảng thời gian này nhỏ hơn nhiều so với chu kỳ giữ điện của tụ điện trong đa số thiết bị điện tử gia dụng và văn phòng, giúp máy tính, quạt, hệ thống chiếu sáng hay camera không bị ngắt quãng hoạt động.

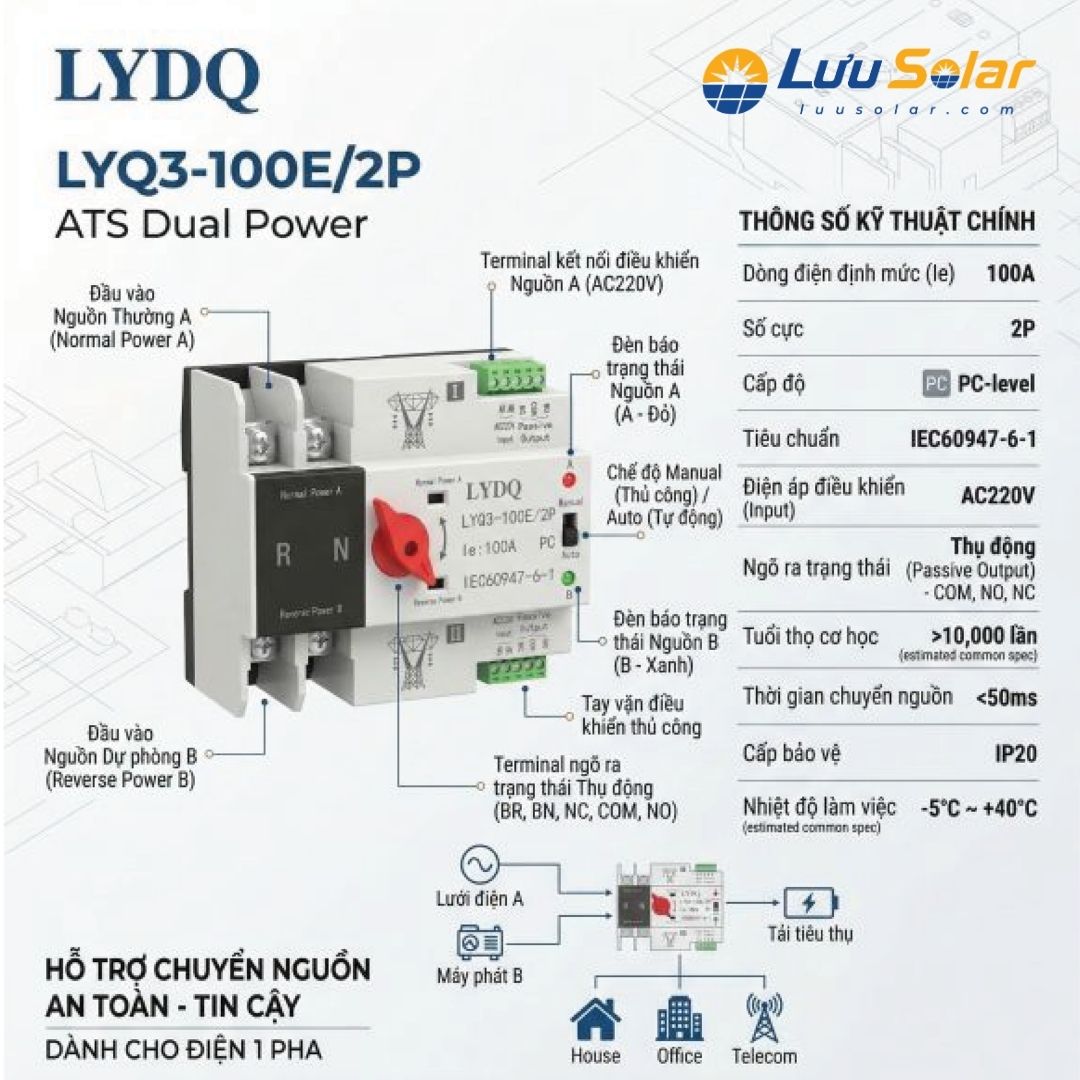

Cấu trúc phần cứng và cơ chế cảnh báo trực quan của ATS 2P 100A LYDQ

Thiết kế tổng thể của bộ ATS LYDQ LYQ3-100E/2P thể hiện sự khoa học trong việc phân vùng chức năng. Mặt trước thiết bị được phân định rõ ràng giữa mạch lực (mạch công suất) và mạch điều khiển tín hiệu, giúp kỹ thuật viên dễ dàng thao tác thi công cũng như bảo trì sau này.

Hệ thống linh kiện điều khiển và tiếp điểm đấu nối điện áp AC220V

Mạch điều khiển của thiết bị vận hành hoàn toàn dựa trên điện áp AC220V trích xuất trực tiếp từ các nguồn cấp vào. Hệ thống vi mạch nội bộ liên tục đo lường sự tồn tại của điện áp để đưa ra quyết định đảo nguồn.

Chức năng ngõ ra tín hiệu trạng thái thụ động COM, NO, NC

Bên cạnh các cực đấu nối công suất chính, LYQ3-100E/2P còn tích hợp dãy terminal tín hiệu phụ thụ động bao gồm các chân BR, BN, NC, COM, NO. Cụm ngõ ra trạng thái này mang lại khả năng mở rộng điều khiển rất linh hoạt:

• Tự động kích hoạt máy phát: Khi nguồn điện lưới chính (Nguồn A) bị mất, tiếp điểm thường đóng (NC) và tiếp điểm chung (COM) sẽ đổi trạng thái, gửi tín hiệu đề nổ máy phát điện dự phòng.

• Đấu nối đèn báo tủ điện ngoài: Giúp người vận hành theo dõi trạng thái nguồn điện ngay bên ngoài vỏ tủ điện công nghiệp mà không cần mở cửa tủ.

Tích hợp cụm đèn LED hiển thị nguồn A-Đỏ và nguồn B-Xanh

Để phục vụ công tác giám sát trực quan tại chỗ, nhà sản xuất trang bị sẵn hai đèn báo LED có màu sắc phân biệt rõ ràng ngay trên bề mặt thiết bị:

• Đèn báo trạng thái Nguồn A (Màu Đỏ): Báo hiệu thiết bị đang kết nối và cấp điện từ Nguồn Thường A (Normal Power A).

• Đèn báo trạng thái Nguồn B (Màu Xanh): Báo hiệu thiết bị đã đảo mạch và đang sử dụng Nguồn Dự Phòng B (Reverse Power B).

Khả năng vận hành linh hoạt giữa hai chế độ Manual và Auto

Nhằm đảm bảo tính chủ động tối đa cho người sử dụng trong mọi tình huống, ATS 2P 100A LYDQ cho phép lựa chọn linh hoạt giữa hai chế độ vận hành thông qua công tắc gạt tích hợp trên mặt máy.

Ở chế độ Auto (Tự động), bộ xử lý của ATS giữ quyền điều khiển toàn bộ. Thiết bị sẽ mặc định ưu tiên cấp điện từ Nguồn A (lưới điện quốc gia). Ngay khi phát hiện Nguồn A bị mất điện hoặc sụt áp không đảm bảo, cơ cấu mô-tơ chấp hành bên trong sẽ kích hoạt để dập tiếp điểm Nguồn A và đóng tiếp điểm Nguồn B trong thời gian dưới 50ms. Khi Nguồn A có điện trở lại và đạt độ ổn định, thiết bị lại tự động chuyển mạch về Nguồn A.

Ở chế độ Manual (Thủ công), quyền điều khiển tự động sẽ bị ngắt hoàn toàn. Khi cần thực hiện sửa chữa hệ thống điện, kiểm tra định kỳ hoặc người dùng muốn chủ động chọn nguồn theo ý muốn, kỹ thuật viên chỉ cần chuyển sang chế độ Manual và dùng Tay vặn điều khiển thủ công gắn sẵn trên mặt máy để xoay chuyển mạch giữa Nguồn A và Nguồn B một cách an toàn.

Lợi ích thực tế khi ứng dụng ATS 1 pha 100A LYDQ trong hạ tầng điện

Với việc đáp ứng các tiêu chuẩn an toàn IP20 và dải nhiệt độ làm việc từ -5°C đến +40°C, bộ chuyển nguồn ATS LYDQ LYQ3-100E/2P khẳng định độ bền bỉ vượt trội khi lắp đặt trong các tủ điện phân phối tiêu chuẩn. Khả năng chịu đựng hơn 10.000 lần đóng cắt cơ học giúp thiết bị hoạt động đáng tin cậy trong nhiều năm liền mà không phát sinh hỏng hóc vặt.

Trong thực tế thi công ngành điện, sản phẩm này giải quyết bài toán cấp điện liên tục cho 3 nhóm hạ tầng trọng yếu:

• Hệ thống điện dân dụng và nhà phố (House): Thiết bị giúp tự động chuyển đổi mượt mà giữa nguồn điện lưới sinh hoạt chính và nguồn máy phát điện gia đình hoặc hệ thống điện mặt trời hòa lưới có lưu trữ (Solar Hybrid), tối ưu hóa chi phí sử dụng điện năng.

• Hệ thống văn phòng và trung tâm dữ liệu nhỏ (Office): Giữ cho các dàn máy tính làm việc, hệ thống máy chủ (Server), mạng Wifi và đèn chiếu sáng không bị tắt đột ngột, bảo vệ an toàn cho dữ liệu doanh nghiệp.

• Trạm viễn thông và thiết bị kỹ thuật (Telecom): Đảm bảo nguồn điện cung cấp cho các trạm thu phát sóng BTS, thiết bị truyền dẫn viễn thông luôn được duy trì 24/7, không làm gián đoạn kết nối mạng thông tin liên lạc.

Hướng dẫn phương án đấu nối sơ đồ tải tiêu thụ an toàn kỹ thuật

Để bộ chuyển nguồn tự động ATS LYDQ LYQ3-100E/2P vận hành chính xác và phát huy tối đa thời gian chuyển mạch <50ms, việc đấu nối dây dẫn vào các chân cực phải tuân thủ nghiêm ngặt sơ đồ chỉ dẫn từ hãng.

Cấu trúc các chân terminal trên thiết bị được bố trí như sau:

1. Đấu nối nguồn đầu vào công suất (Power Input):

• Nguồn Thường A (Normal Power A – Nguồn ưu tiên): Đấu dây Pha (R) và dây Trung tính (N) từ lưới điện chính vào cụm cực điện áp vào phía trên. Đây là nguồn được mạch điều khiển ưu tiên đóng mạch khi cả hai nguồn cùng có điện.

• Nguồn Dự Phòng B (Reverse Power B – Nguồn phụ): Đấu dây Pha (R) và dây Trung tính (N) từ máy phát điện hoặc biến tần năng lượng mặt trời vào cụm cực đầu vào phía dưới.

2. Đấu nối ngõ ra tải tiêu thụ (Output) và tín hiệu:

• Cụm ngõ ra tải tiêu thụ: Dây dẫn đi ra thiết bị tiêu thụ trong công trình được đấu nối từ các chân ngõ ra của ATS. Cần đảm bảo siết chặt các ốc vít tiếp điểm để tránh hiện tượng mô-vê điện gây nhiệt khi chạy tải nặng 100A.

• Cụm terminal điều khiển: Kết nối dây điều khiển điện áp AC220V và các chân tín hiệu trạng thái thụ động (BR, BN, NC, COM, NO) theo nhu cầu kích hoạt thiết bị phụ trợ bên ngoài.

Việc thi công đúng quy trình kỹ thuật không chỉ giúp thiết bị hoạt động ổn định, loại bỏ nguy cơ chập cháy do đấu sai pha mà còn đảm bảo tối đa tuổi thọ cơ học cho bộ chuyển nguồn ATS 2P 100A LYDQ (LYQ3-100E/2P) trong suốt quá trình vận hành.

Cần Tìm Hiểu Thêm Về Bộ Chuyển Nguồn Tự Động ATS 2P 100A LYDQ (LYQ3-100E/2P)?

Bộ chuyển nguồn tự động ATS 2P 100A LYDQ (LYQ3-100E/2P) là giải pháp tối ưu giúp hệ thống điện gia đình, văn phòng và viễn thông tự động chuyển mạch mượt mà, đảm bảo nguồn điện liên tục không bị gián đoạn. Tuy nhiên, việc lựa chọn và lắp đặt thiết bị chuyển nguồn an toàn còn phụ thuộc vào công suất tổng phụ tải, quy chuẩn kỹ thuật tủ điện và phương án kết nối nguồn điện dự phòng của từng công trình.

Tại Lưu Solar, chúng tôi hỗ trợ khách hàng tìm hiểu kỹ thuật về các giải pháp ATS, giải đáp các thắc mắc liên quan đến model LYDQ LYQ3-100E/2P, tư vấn phương án đấu nối an toàn và cung cấp thông tin chi tiết giúp bạn đưa ra quyết định phù hợp với nhu cầu vận hành lâu dài.
